Home > Product > Hydraulic Regulators
- Ordering Information.
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

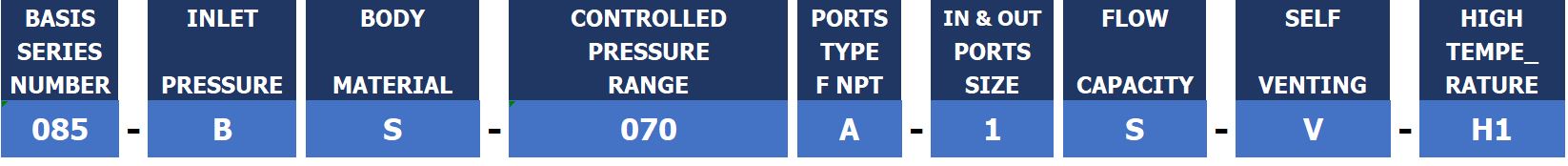

Ordering Information
085 1 A = 420bar S = STS 316L 1 070=70bar(1000psi) A = 2 1 1 = 1/4" S = 0.06 1 V = 1 무기호= 1 (6,000psi) 1 Ports 1 Standard 1 Self-Venting 1 -40°C ~ 1 SD = Duplex 1 150=150bar(2100psi) 1 8 = 3/8" 1 Standard 1 +70°C 1 B = 700bar S32750 1 C = 4 1 O = 0.2 1 1 Standard 1 (10,000psi) 1 250=250bar(3600psi) Ports 1 2 = 1/2" 1 1 1 1 1 1 1 H1 =120°C 1 1 350=350bar(5000psi) 1 1 1 1 1 1 1 1 H2 =250°C 1 1 500=500bar(7200psi) 1 1 1 1 1 1 1 1 1 1 700=700bar(10000psi) 1 1 1 1 1 1 1 1 1 ①
③
1 ①
②
1 ③
③
1 ③
1 ②
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.
- Specification & Products Feature
Specification
Ports
Female NPT
085-xx-000x-1S-V 1/4" NPT
085-xx-000x-8S-V 3/8" NPT
085-xx-000x-2S-V 1/2" NPTDesign Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10 -8 atm cc/sec Helium available.
Body Materials
085-xS-000x-1S-V Stainless steel 316L
085-xB-000x-1S-V Nickel Plated BrassBonnet Material
Aluminum #2024
Diaphragm
Stainless steel 316L
Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Vespel(Standard)
O-ring
Viton
Outlet Pressure Ranges
085-xS-070x-1S-V 70bar(1,000psi)
085-xS-150x-1S-V 150bar(2,100psi)
085-xS-250x-1S-V 250bar(3,600psi)
085-xS-350x-1S-V 350bar(5,000psi)
085-xS-500x-1S-V 500bar(7,200psi)
085-xS-700x-1S-V 700bar(10,000psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
085-xS-000x-1S-H1 +120°C Optional
085-xS-000x-1S-H2 +250°C Optional
085-xS-000x-1S-H3 +320°C Optional
+120°C ~ +540°C (+328°F ~ +1000°F) OptionalFlow Capacity
085-xx-000x-1S-V Cv=0.06 Standard
085-xx-000x-1O-V Cv=0.2 OptionalStandard Optional
Panel Mounting Bracket
Inlet & Outlet Gauge, CGA, etc..Weight
2.5kg
Products Feature

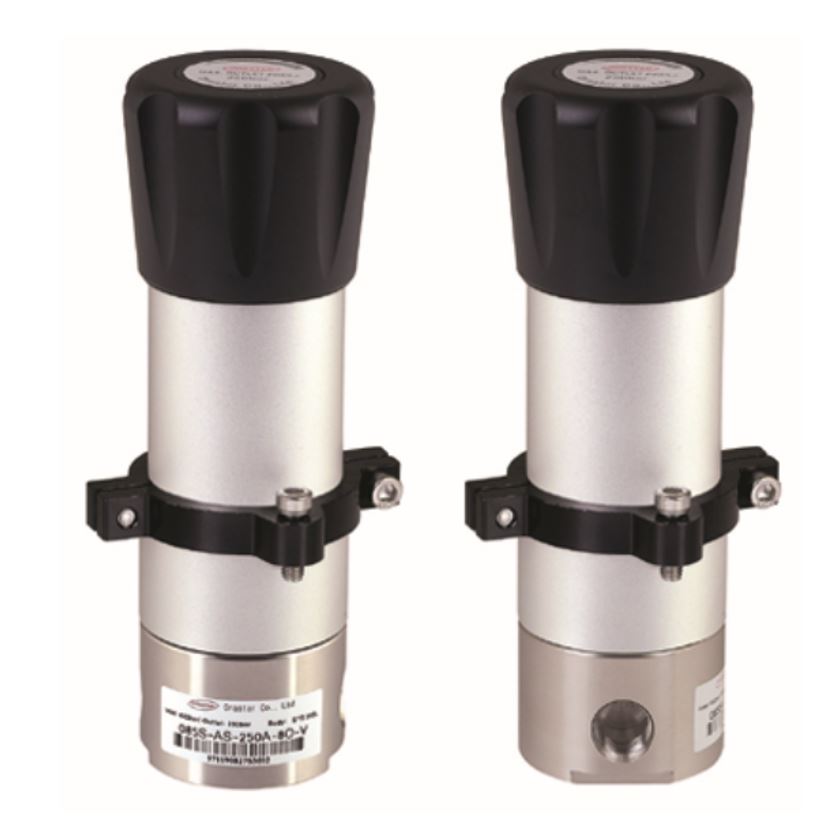

High Pressure Regulators(NPT 1/4")
085시리즈는 가스는 물론 특히 Hydraulic(유압), 오일, 물 등 Liquid사용 환경에서도 최적으로 사용할 수 있도록 제작된 Pressure Reducing Regulator입니다. 당사가 독자 개발한 Piston-Diaphragm 방식을 채택하여 사용수명은 늘리고 본체와 내부의 모든 부품이 Stainless Steel 316L로 구성되어 Hydraulic, 오일, 물 등 유체와 고압가스, 고순도 가스, 부식성 가스, 그리고 제약 및 실험실, 연구소 등에서 사용하는 각종 가스환경에서 더욱 안전하고 편리하게 사용할 수 있습니다.
최대 입구 압력은 700bar(10,000psi)이고 출구 압력은 5bar(70psi) 부터 최대 700bar(10,000psi)까지 사용 가능합니다.
Specifications
- Body Materials : Stainless Steel 316L
- Maximum Inlet Pressure: 700bar(10,000psig) or 420bar(6,000psi)
- Outlet Pressure Ranges: 70bar,150bar,250bar,350bar,500bar,700bar
- Design Proof Pressure: 150% of maximum rated
- Main Valve : Stainless Steel 316L
- Main valve Spring : Stainless Steel 316L
- Valve Seat : PCTFT or Vespel
- Operating Temperature : -40°C to 70°C Standard
+120°C or +250°C Optional
◈ Flow Capacity : Main Valve Cv=0.06
Venting Valve Cv = 0.2
◈ Applicable for gas and liquid in the field of various high purity gases, corrosive gases, pharmaceutical line, research labs, etc. (085S model made of stainless steel 316L for its internals and body)
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

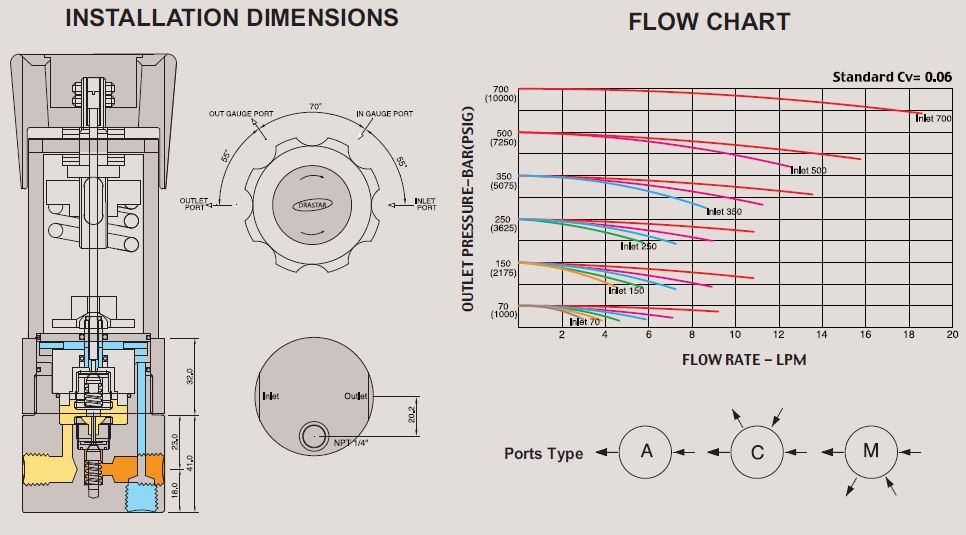

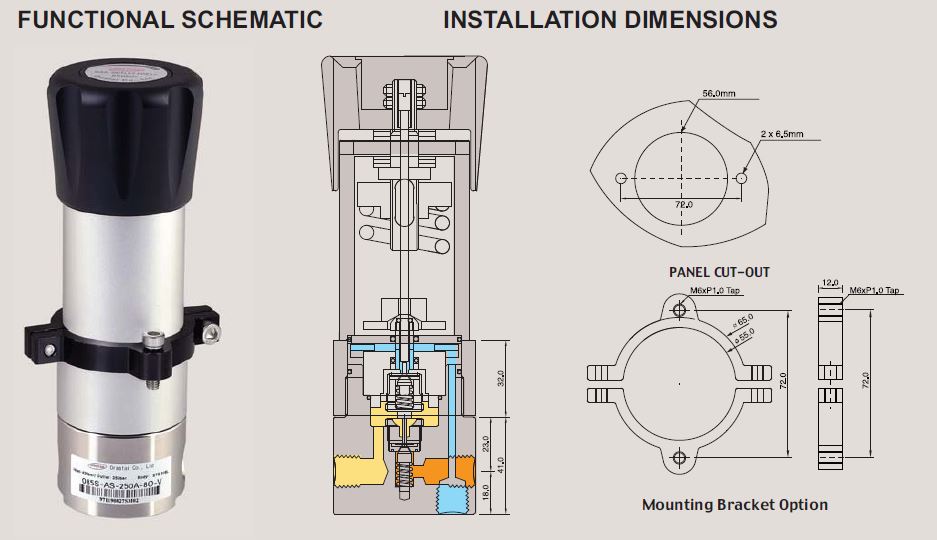

INSTALLATION DIMENSIONS
