- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.
Ordering Information
BASIS
BODY
1 OUTLET
1 INLET AND
FLOW
DIAPHRAGM
SERIES
1 PRESSURE
1 OUTLET
NUMBER
MATERIAL
1 RANGE
1 PORTS SIZE
CAPACITY
MATERIAL
AC700
S
- 002
- 1
S
H
Standard B = Brass 1 002 = 2bar (30psig) 1 1 = NPT1/4" S = Cv 0.2 무기호 = Inlet Pressure 1 1 Standard Standard STS 316L 250bar S = Stainless 1 005 = 5bar (72psig) 1 Standard (3600PSIG) Steel 316L 1 1 1 010 = 10bar (145psig) 1 H = 1 1 Hastelloy 1 020 = 20bar (290psig) 1 C-22 1 1 ②
1 ①
1 ③
③
②
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.
- Specification & Products Feature
Specification
Ports
Inlet and Outlet NPT 1/4" Female
Design Proof Pressure
150% maximun reted
Leak Rate Certification
to 2 x 10-8 atm cc/sec Helium available.
Body Materials
AC700 S -002-1S Stainless steel 316L
AC700 B -002-1S Nickel Plated BrassBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
AC700S-002-1S Stainless steel 316L
AC700S-002-1SH Hastelloy-C22 OptionalMain Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges
AC700 Series Only 250bar(3600psi)
Outlet Pressure Ranges
AC700x-002-1S 2bar (30psi)
AC700x-005-1S 5bar (72psi)
AC700x-010-1S 10bar (145psi)AC700x-020-1S 20bar (290psi)
AC700x-025-1S 25bar (360psi)AC700x-035-1S 35bar (500psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
AC700x-0xx-1S-H1 +120°C Optional
AC700x-0xx-1S-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) OptionalFlow Capacity
Cv=0.2 Standard
Standard Optional
Weight
3.5kg
Products Feature

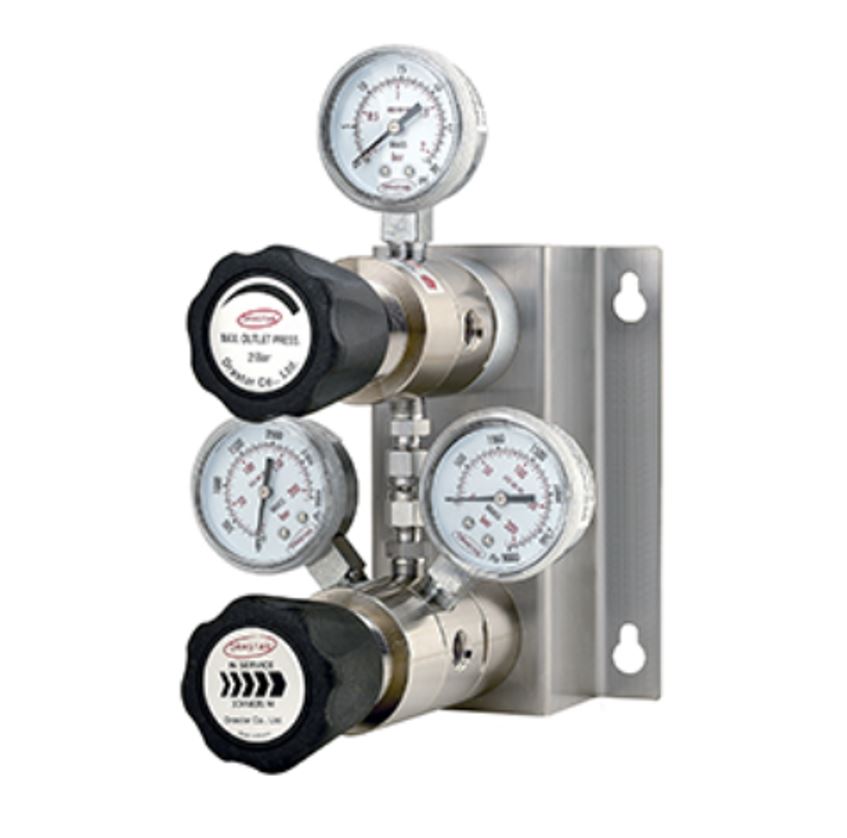

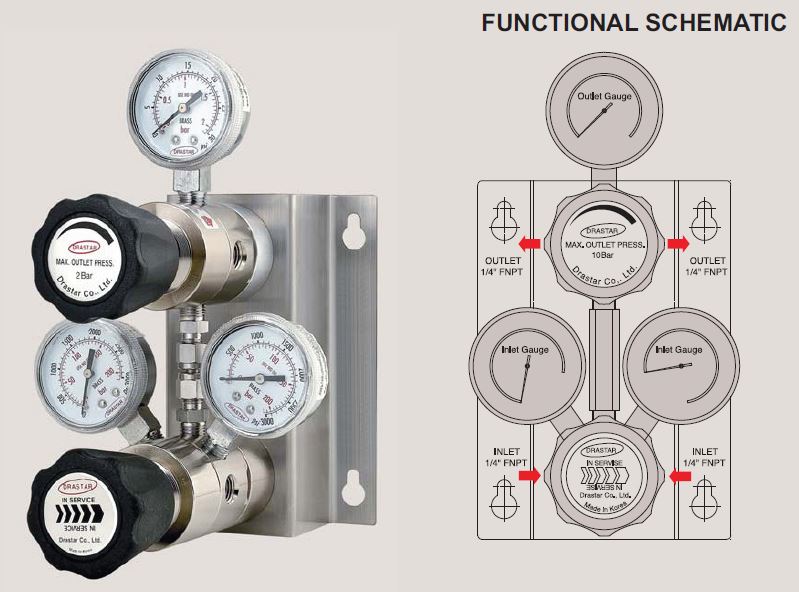

Automatic Changeover Regulators and Systems
Auto Changeover와 레귤레이터 셋트로 구성되어 좌/우 양측 실린더에 각각 연결하여 한쪽의 가스 잔량이 소진되면 다른 쪽 가스 실린더로 자동 전환되는 공급방식의 “오토 체인지오버 시스템” 으로서 고압가스 실린더의 유체흐름공급을 중단 없이 지속적으로, 공급 할 수 있는 시스템 입니다 본체 및 내부의 모든 부품은 Stainless Steel 316L 과 Brass Body (AC700B)중 선택 가능하고, 사용 압력은 Inlet 250bar (3600psig)이며 출구압력은 2bar ~ 최대 20bar (290bar)까지 사용 가능하고, 병원, 제약, 학교, 연구소, 실험실등 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 각종 부식성 가스등에서 사용할 수 있도록 제작 설계 되었습니다.
※ Automatic changeover will change the flow direction under following conditions; -/+ 2.5bar - For outlet 2bar and 5bar products: if pressure is dropped below 10bar - For outlet 10bar product: if pressure is dropped below 15bar - For outlet 20bar and 25bar products: if pressure is dropped below 25~30 bar
[사용방법 및 유의사항]
1. 초기 사용시는 손잡이 화살표가 셋팅된 실린더(공급원)로부터 가스가 공급됩니다.
2. 1차 실린더의 가스가 소진 (또는 일정압력 이하로 떨어지면) AC시스템이 가스공급 실린더를 자동으로 변경합니다 (* 이때 손잡이 화살표는 자동변환이 안되며 변환된 실린더 방향으로 수동 변환이 가능합니다).
3. 위 2와 같이 가스공급 실린더가 자동 변환되었으나 손잡이 화살표 방향을 변환된 실린더 방향으로 맞춰놓지 않은 상태에서 소진된 1차 가스 실린더를 새것으로 교체할 경우 AC 시스템은 화살표 방향의 1차 실린더로 가스공급 경로를 원위치 합니다.
4. 1차 & 2차 실린더의 가스가 동시에 소진된 상태 (또는 동시에 일정 압력 이하로 떨어진 상태)로 둘 경우, 양쪽에서 동시에 가스가 흘러나올 가능성이 있으므로 소진된 가스실린더는 반드시 새것으로 교체 사용할 것을 권장합니다.
5. 소진된 가스 실린더 교체 시 역류를 방지하기 위해 오체인저시스템과 가스 실린더 사이에 반드시 체크밸브를 설치하여 사용할 것을 권장합니다.※ [DRASTAR Regulators are Oil-free]

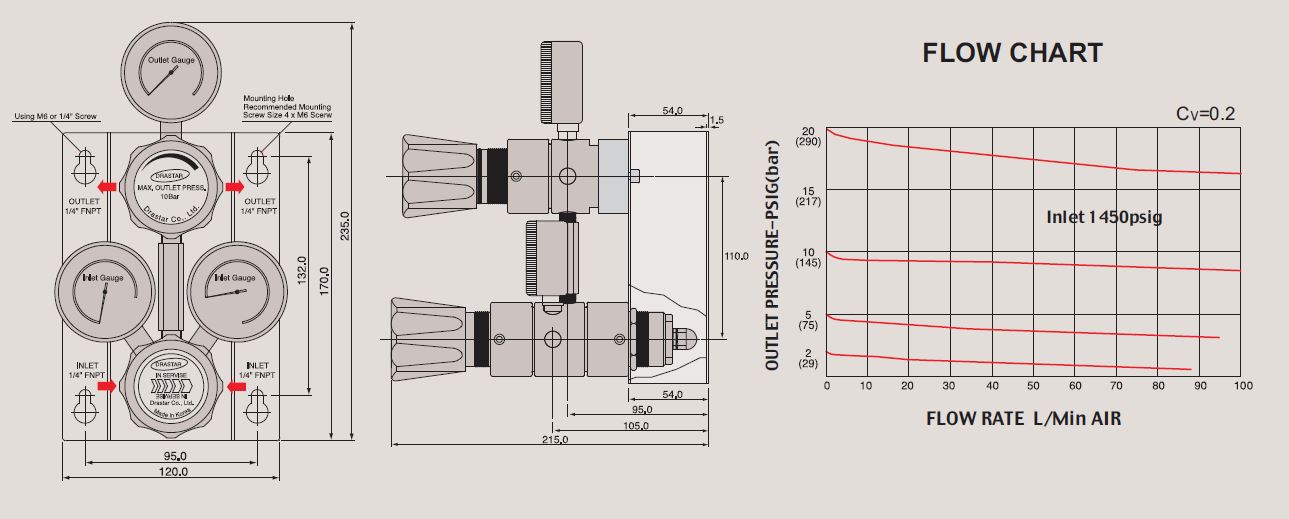

드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.INSTALLATION DIMENSIONS
