- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

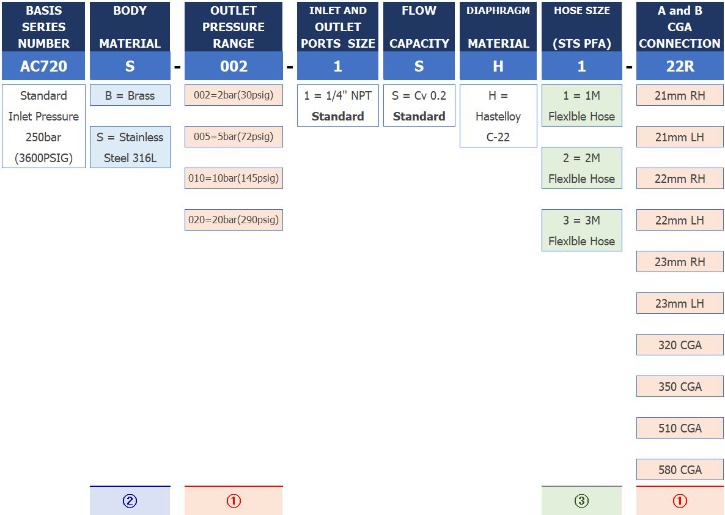

Ordering Information
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.※Note : 안전상의 이유로 150bar/250bar/350bar의 고압에는 Self-Venting 옵션(V)는 적용되지 않습니다.
- Specification & Products Feature

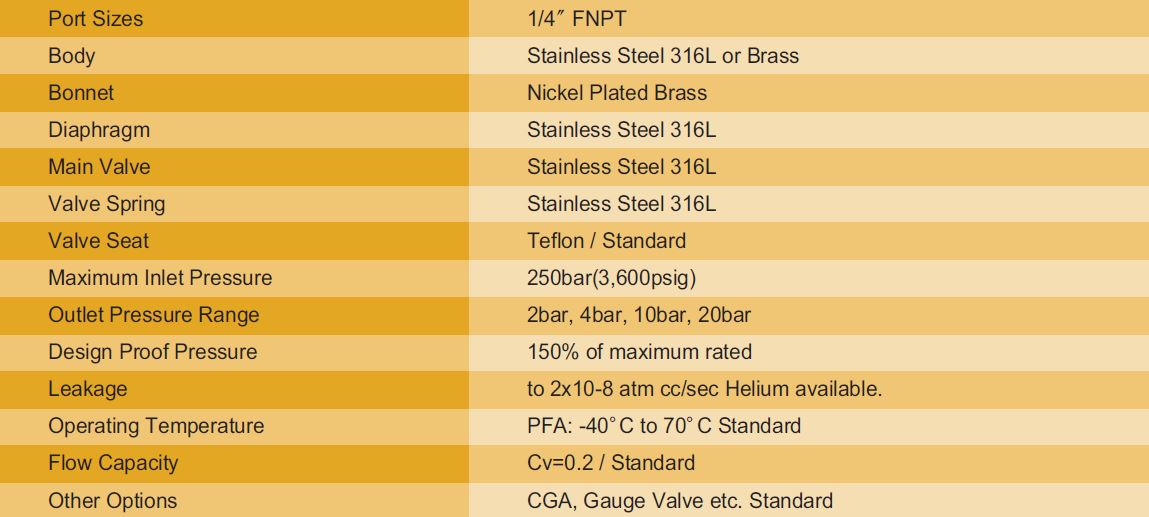

Specification
Ports
Inlet and Outlet NPT 1/4" Female
Design Proof Pressure
150% maximun reted
Leak Rate Certification
to 2 x 10-8 atm cc/sec Helium available.
Body Materials
AC720 S -002-1S1-22R Stainless steel 316L
AC720 B -002-1S1-22R Nickel Plated BrassBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
AC720S-002-1S1-22R Stainless steel 316L
AC720S-002-1SH1-22R Hastelloy-C22 OptionalMain Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges
AC720 Series Only 250bar(3600psi)
Outlet Pressure Ranges
AC720x-002-1S1-22R 2bar (30psi)
AC720x-005-1S1-22R 5bar (72psi)
AC720x-010-1S1-22R 10bar (145psi)
AC720x-020-1S1-22R 20bar (290psi)
AC720x-025-1S1-22R 25bar (360psi)
AC720x-035-1S1-22R 35bar (500psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
AC720x-0xx-1S1-22R-H1 +120°C Optional
AC720x-0xx-1S1-22R-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) OptionalFlow Capacity
Cv=0.2 Standard
Standard Optional
00
Weight
3.9kg
Products Feature

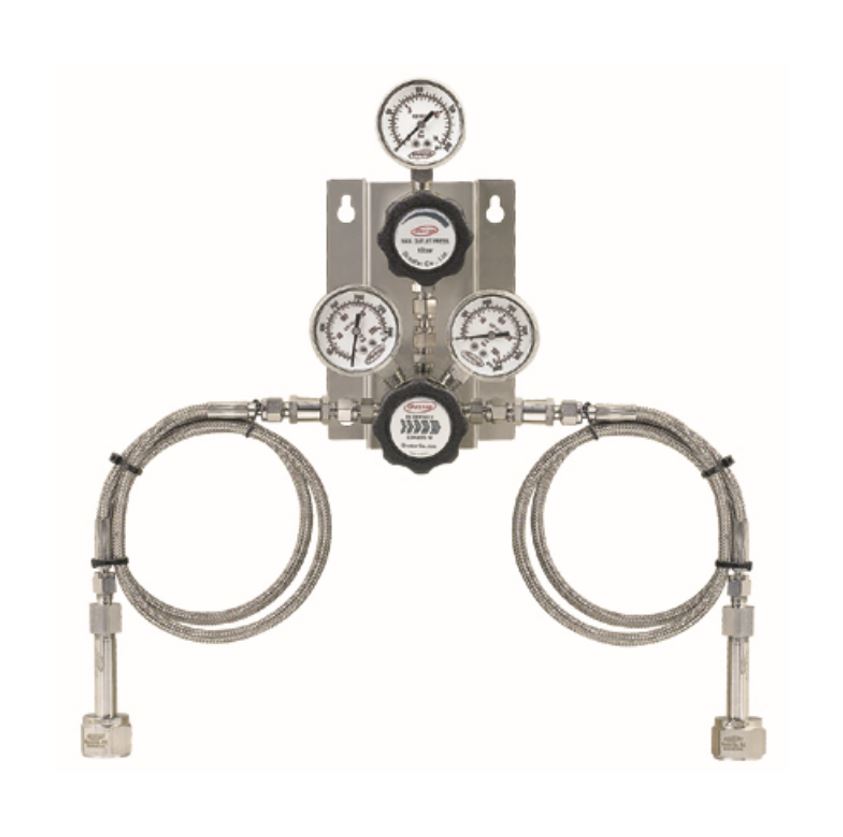

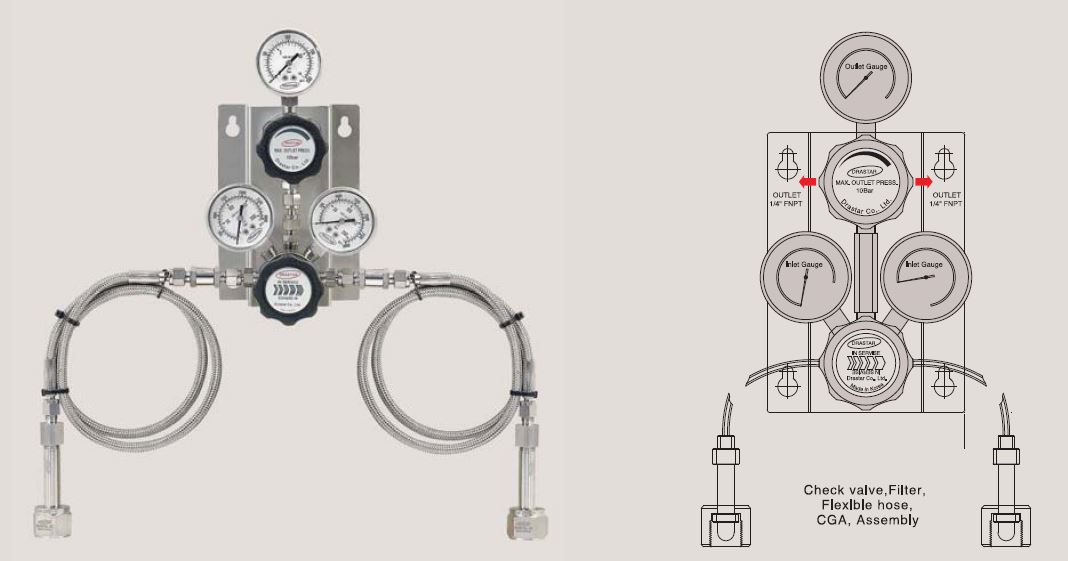

Automatic Changeover Regulators and Systems
AC720시리즈는 좌/우의 양측 실린더에 각각 연결하여 한쪽의 가스 잔량이 소진되면 다른 쪽 가스 실린더로 자동 전환하여 중단 없이 지속적으로 가스(유체)를 공급하기 위한 오토 체인지오버 & 레귤레이터 시스템입니다.
- Stainless Steel 316L(AC702S)와 Brass Body (AC720B)중 선택 가능
- 최대 입구압력: 250bar (3600psig), 출구압력: 0.3bar ~ 최대 20bar (290bar)
- 병원, 제약, 학교, 연구소, 실험실 등에서 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 각종 부식성 가스 등을 일정시간 동안 중단 없이 지속적으로 사용하는데 적합함.
- 필터, 체크밸브, 고압밸브(코어밸브 옵션) 및 고순도용 플렉시블 고압호스(STS PFA 1/4" 튜브엔트) 등을 모두 셋트로 구성하여 기존 오토체인지 오버에 비하여 사용의 편리성을 대폭 업그레이드 한 제품임.
- Wall Mounting브라켓 (벽 장착형)을 기본 사양으로 하여 더욱 편리하고 안정적으로 사용할 수 있도록 고안한 제품임.
※ Automatic changeover will change the flow direction under following conditions; -/+ 2.5bar
- For outlet 2bar and 5bar products: if pressure is dropped below 10bar
- For outlet 10bar product: if pressure is dropped below 15bar
- For outlet 20bar and 25bar products: if pressure is dropped below 25~30 bar
※ [DRASTAR Regulators are Oil-free] 드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.
[사용방법 및 유의사항]
1. 초기 사용시는 손잡이 화살표가 셋팅된 실린더(공급원)로부터 가스가 공급됩니다.
2. A 실린더의 가스가 소진 (또는 일정압력 이하로 떨어지면) AC시스템이 가스공급 실린더를 자동으로 변경합니다 (* 이때 손잡이 화살표는 자동변환이 안되며 변환된 실린더 방향으로 수동 변환이 가능합니다).
3. 위 2와 같이 가스공급 실린더가 자동 변환되었으나 손잡이 화살표 방향을 변환된 실린더 방향으로 맞춰놓지 않은 상태에서 소진된 A 가스 실린더를 새것으로 교체할 경우 AC720 시스템은 화살표 방향의 1차 실린더로 가스공급 경로를 원위치 합니다.

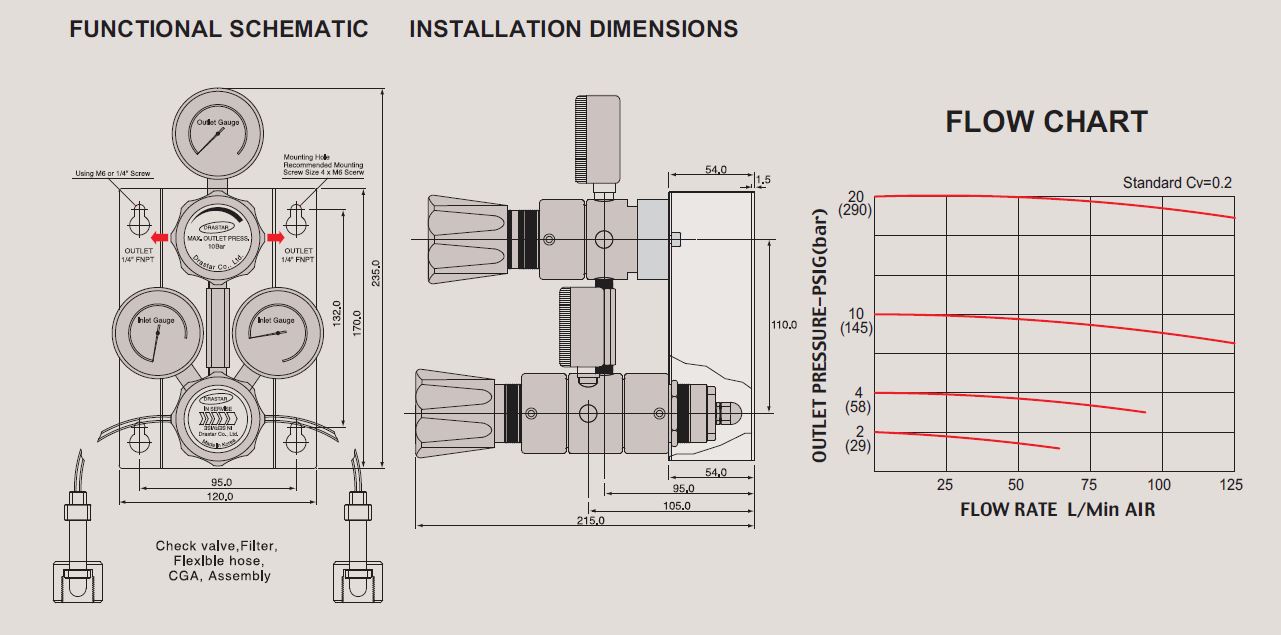

4. A & B 실린더의 가스가 동시에 소진된 상태 (또는 동시에 일정 압력 이하로 떨어진 상태)로 둘 경우, 양쪽에서 동시에 가스가 흘러나올 가능성이 있으므로 소진된 가스실린더는 반드시 새것으로 교체 사용할 것을 권장합니다.FUNCTIONAL SCHEMATIC
SPECIFICATIONS
