Home > Product > UHP Core Valve
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

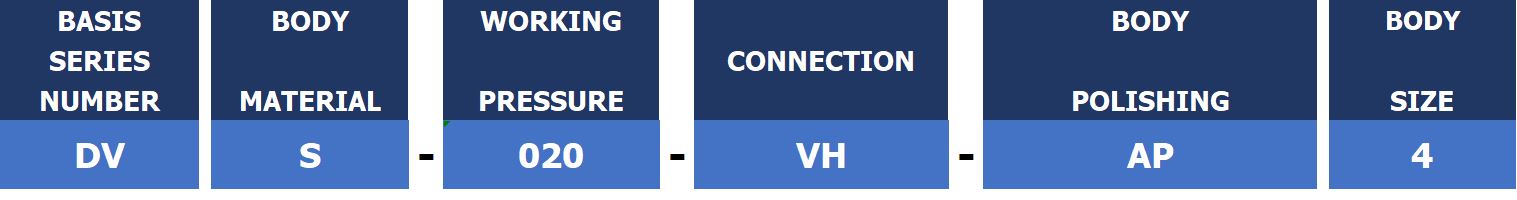

Ordering Information
DV | S = STS 316L | 1 | 020 = 20bar | 1 | VH = VCR Male | 1 | AP = AP(Ry ≤ 25㎛) | 4 = 1/4" | ||
Single melt | 1 | PCTFE | 1 | 1 | Machining Finish | |||||
1 | 1 | VM = VCR Male | 1 | |||||||
D = STS 316L | 1 | 050 = 50bar | 1 | Rotatable | 1 | BA = BA(Ry ≤ 3.0㎛) | ||||
Double melt | 1 | PCTFE | 1 | 1 | Machining Finish | |||||
1 | 1 | VF = VCR Female | 1 | |||||||
1 | 250 = 250bar | 1 | Rotatable | 1 | EP = EP(Ry ≤ 0.7㎛) | |||||
1 | Vesple | 1 | 1 | Electro Polishing Finish | ||||||
1 | 1 | TS = Tube Butt | 1 | |||||||
1 | 500 = 500bar | 1 | weld | 1 | ||||||
1 | Vesple | 1 | 1 | |||||||
LO = Lock | ||||||||||
1 | 750 = 750bar | 1 | 1 | |||||||
1 | Vesple | 1 | NP = NPT | 1 | ||||||
1 | 1 | 1 | ||||||||
1 | 1 | PT = PT | 1 | |||||||
1 | 1 | 1 | ||||||||
② | 1 | ① | 1 | ① | 1 | ① |
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
Specification
Ports Size | 1/4" 1/2" 3/4" |
Cv Value | 0.4 1.2 2.8 |
Design Proof Pressure | 150% maximun rated |
Grade | AP (Ry ≤ 25㎛) |
Seat Material(DISK) | PCTFE / VESPEL |
Body Material | Stainless Steel 316L |
Handle Material | Aluminum |
Max. Working | 20bar, 50bar, 250bar, 500bar, 750bar |
Operating Temperature | -40°C ~ +70°C (-40°F ~ +165°F) Standard |
Products Feature
Manifolds Diaphragm and Bellows Valve

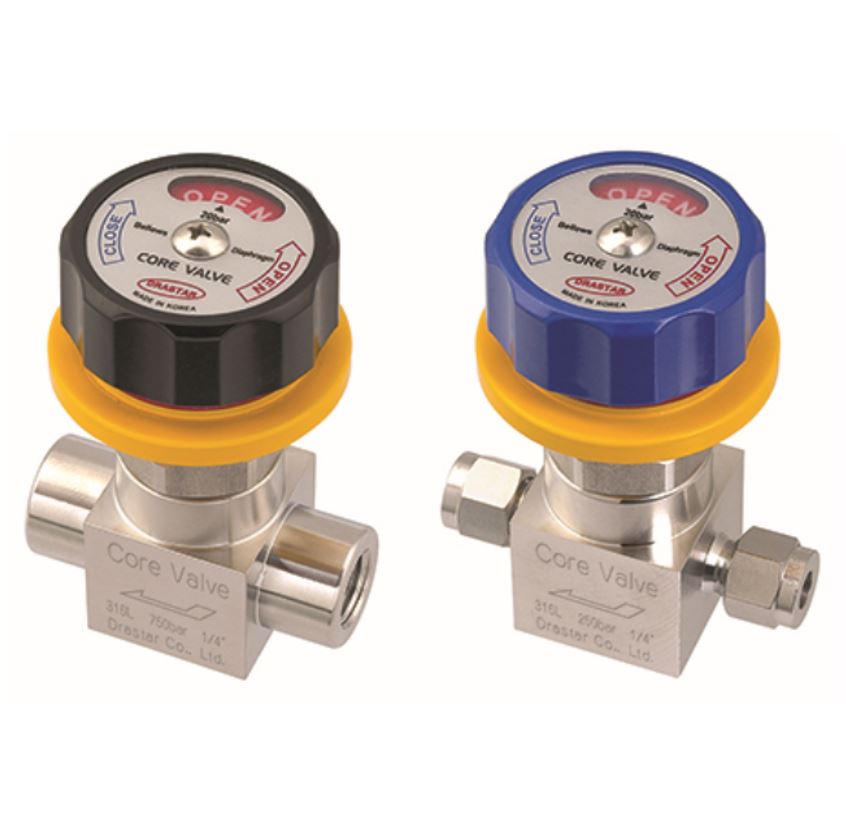

드라스타 코어밸브는 기존의 다이아후렘 밸브, 벨로우즈 밸브, 니들 밸브의 장점만을 통합하여 초 고순도 반도체 제조용 특수 가스 라인, Bulk Gas Line, 기타 설비 라인 등에 적합하도록 드라스타가 독자 개발한 새로운 개념의 밸브입니다 (드라스타 특허 10-1510987)
◈ 반도체 생산 hook-up line 및 부식성 가스라인 등에 사용할 수 있도록 내부 표면은 AP or B.A. 25Ra E.P. 10Ra, 5Ra급까지 처리하였습니다.
◈ 기존밸브와 달리 미세 정밀조정이 가능하고, 조절핸들 락 장치 (Pull & Lock: 특허 10-1370537)가 내장되어 압력 조절 후에 조절핸들이 돌아가는 것을 사전에 방지해 주는 신제품입니다.
◈ 작동이 쉽고 20bar(290psig)에서 최대 750bar(11,000psig)의 초 고압과 정밀 배관라인에서 사용하기에 적합한 제품입니다.
◈ 본 제품은 저압 및 고압 압력만을 사용해야하며, 진공 밸브로는 절대 사용 할 수 없습니다. 단, 진공은 월 1회 또는 2회 미만에서 사용 가능합니다 그 이상 진공밸브로 지속적인 사용시엔 패킹의 손상으로 가스등의 누출이 발생 합니다. 그로인한 제품의 손상은 당사가 책임지지 않습니다.
◈ 절대 진공 밸브로는 사용하지 마십시오!!!
◈ Surface finishes to AP or B.A. 25Ra E.P. 10Ra or 5Ra
◈ Improved for micro and precise adjustment
◈ Pull and lock device (Drastar’s patent #10-1370537) prevents the knob’s self-turning
◈ Easy operation
◈ Applicable for 20bar(290psig) ~ max 750bar(11,000psig)
DRASTAR Core Valve is an advanced concept of valve that Drastar developed for ultra-high purity specialty gases extensively used in the semiconductor manufacturing line, bulk gas line and other facility lines. Core valves have integrated and improved all the merits of diaphragm valve, bellows valve and needle valve to best work (Drastar Patent #10-1510987).
INSTALLATION DIMENSIONS
STANDARD MODEL SERIES
