- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

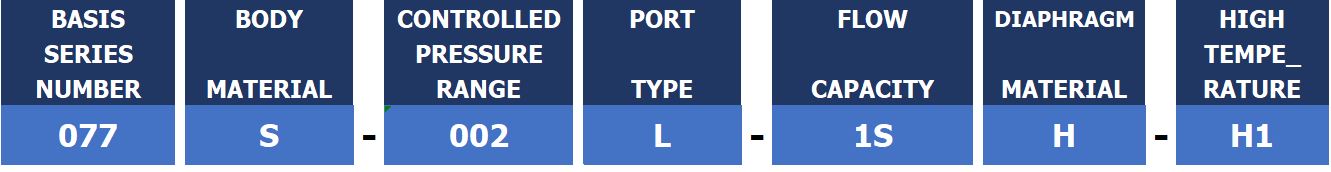

Ordering Information
077 = S = Stainless 1 002 = 2bar A = 2Ports 1 1S = Cv0.06 무기호 = 1 무기호= Gas & Air Steel 316L 1 (30psi) 1 Standard STS 316L 1 -40°C ~ Standard 1 L = 3Ports 1 Standard 1 +70°C 1 005 = 5bar 1 *Previous* 1 Standard W077 = 1 (72psi) C = 4-Ports 1 NP4 = NPT1/4" H = C22 1 Liquid & Water 1 1 (Hastelloy) 1 H1 =120°C 1 010 = 10bar R = 3-Ports 1 1 1 (145psi) 1 1 H2 =250°C 1 M = 4-Ports 1 1 1 020 = 20bar 1 1 H3 =320°C 1 (290psi) *Previous* 1 1 1 2 = 2Ports 1 1 1 3 = 3Ports 1 1 1 1 1 ②
1 ①
②
1 ③
②
1 ②
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.※ Note: 1) (W) model is only for liquid and water.
2) H1, H2, H3 option is not available for brass products.
- Specification & Products Feature
Specification

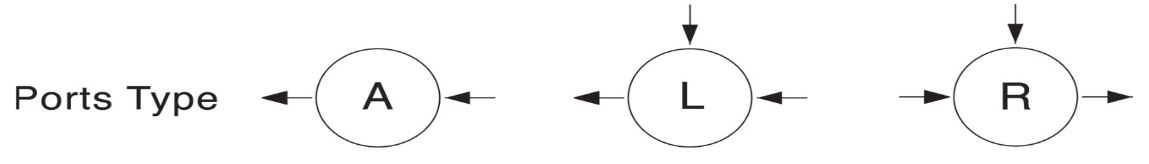

Ports
NPT 1/4" Female
077S-xxxA-1S 2-Ports
077S-xxxL-1S 3-Ports
077S-xxxC-1S 4-PortsDesign Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10 -8 atm cc/sec Helium available.
Body Materials
077S-xxxA-1S Stainless steel 316L
077B-xxxA-1S Nickel Plated BrassBonnet Material
Nickel Plated Brass (077SS / Stainless steel 316L Optional)
Diaphragm
077S-xxxA-1S Stainless steel 316L
077S-xxxA-1SH Hastelloy-C22 OptionalMain Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Outlet Pressure Ranges
077S-002x-1S 2bar(25psi)
077S-005x-1S 5bar(70psi)
077S-010x-1S 10bar(145psi)
077S-020x-1S 20bar(290psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
077S-002x-1S-H1 +120°C Optional
077S-002x-1S-H2 +250°C Optional
077S-002x-1S-H3 +320°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) OptionalFlow Capacity
Cv=0.2 Standard
Standard Optional
Inlet and Outlet Gauge etc..
Weight
1.0kg
Products Feature

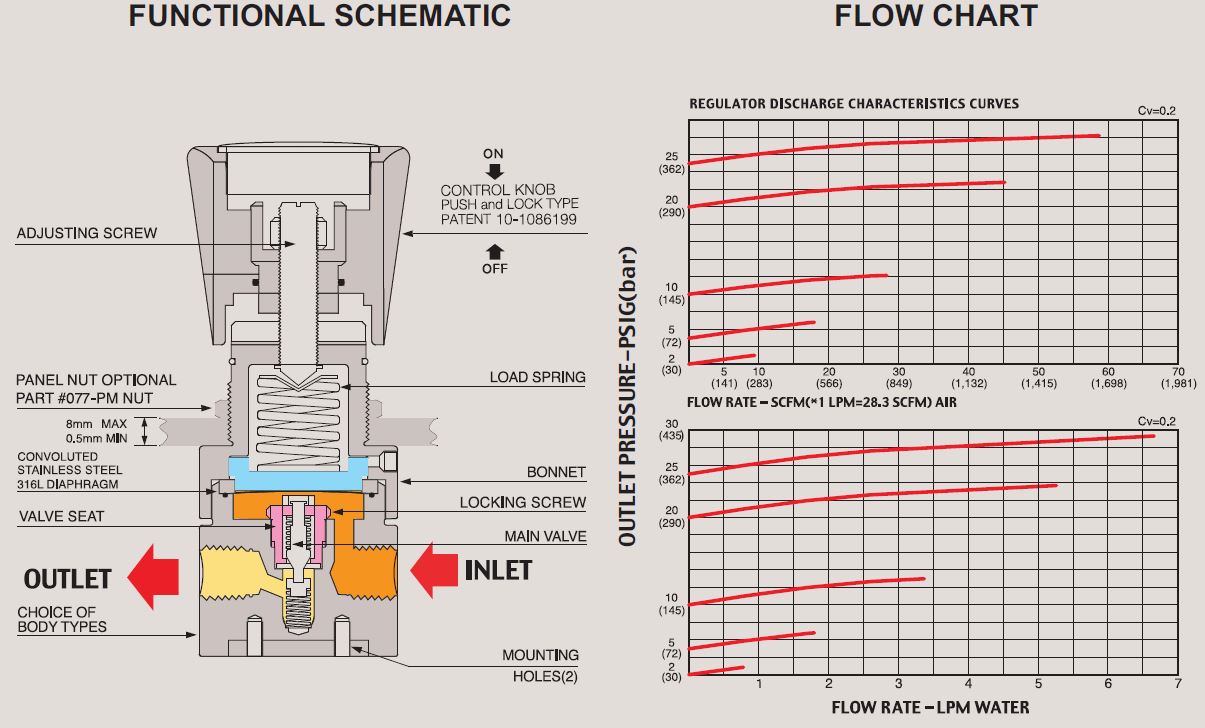

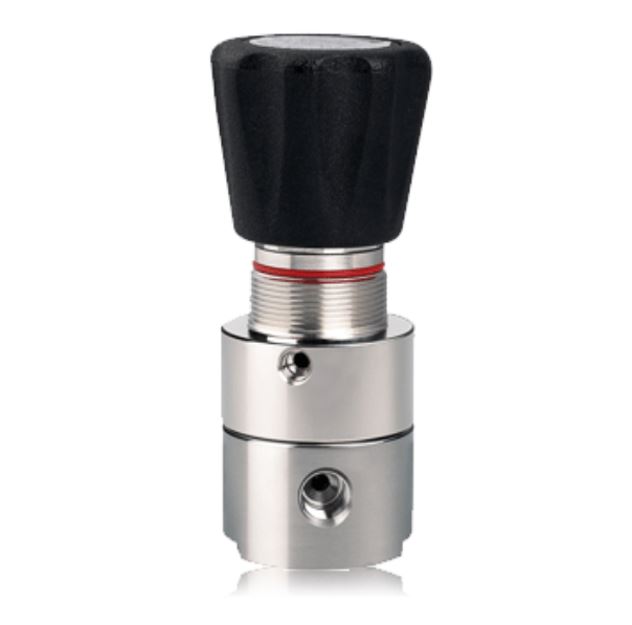

Relief / Back Pressure Regulators(NPT 1/4”)
077시리즈는 Relief / Back Pressure Regulator로서 물, 케미칼, Liquid 또는 가스 등의 저 압력 (Low Pressure) 조정에 적합한 제품이며 배관 사이즈는 NPT 1/4” 전용으로 Cv=0.2 입니다.
Body의 재질은 Brass(077B) or Stainless Steel 316L(077S)로 이루어졌으며 모델에 따라 0.3 bar (5psig)에서 20bar(290psig)까지back pressure를 폭넓게 조절할 수 있습니다.★ 1/4” NPT type back-pressure regulator
★ Push and lock type handle (DRASTAR patent #10-1086199) mounted
★ Controlled pressure ranges: 0.2bar~2bar, 0.5bar~5bar, 1bar~10bar, 2bar~20bar
★ Panel mounting nut or wall mounting bracket as option
★ Design proof pressure: 150% of maximum rated
★ Applicable for water, chemical, liquid, gas, etc.
★ W077S-0000x-1S: W model is only for liquid or water
★ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.★ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

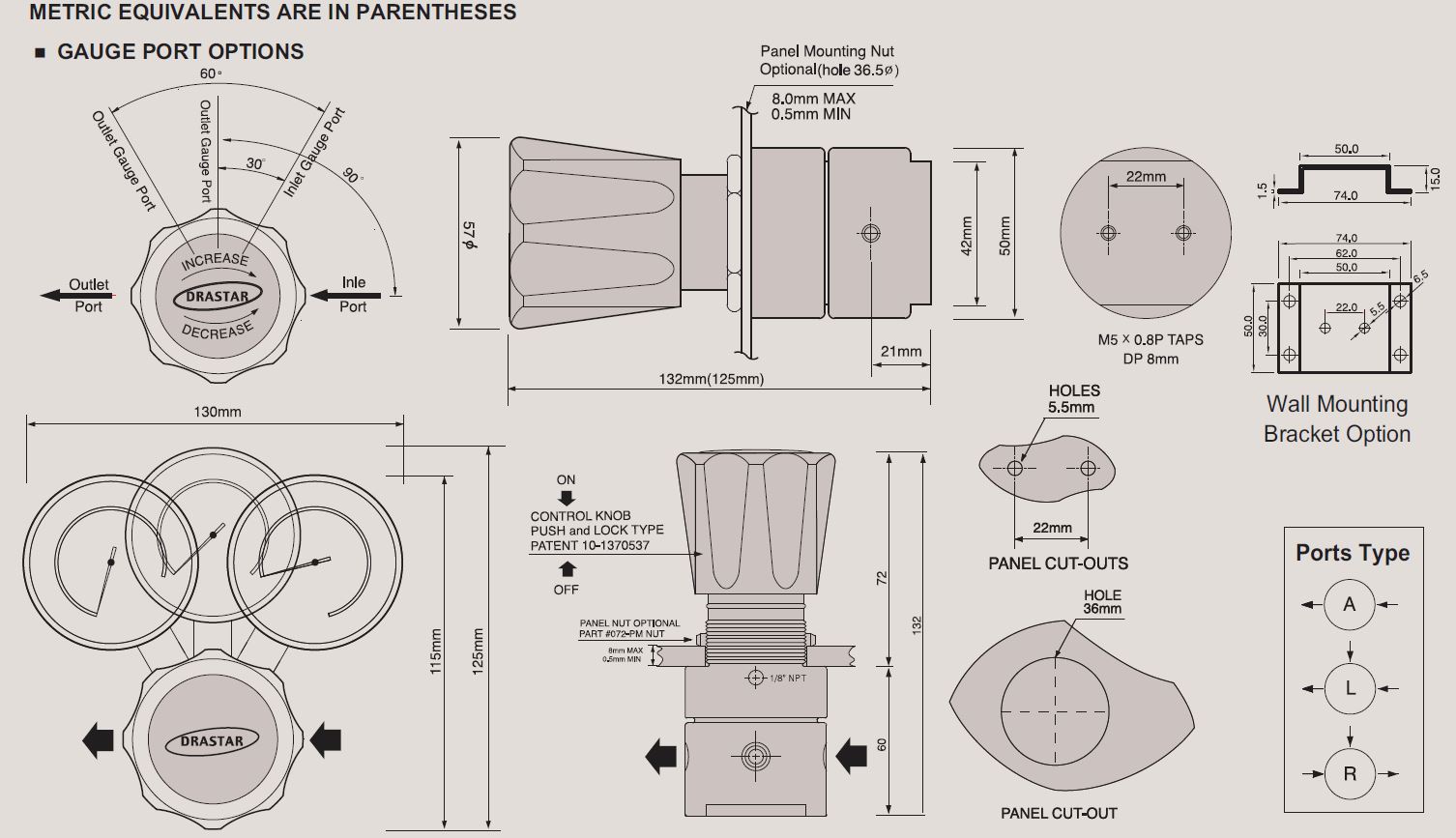

INSTALLATION DIMENSIONS

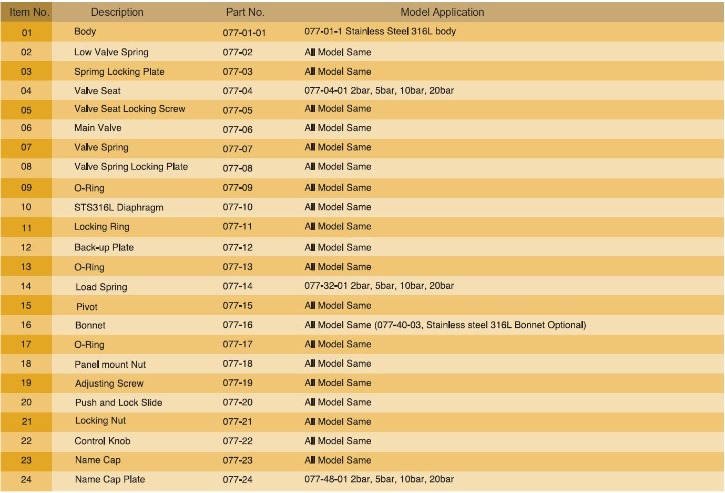

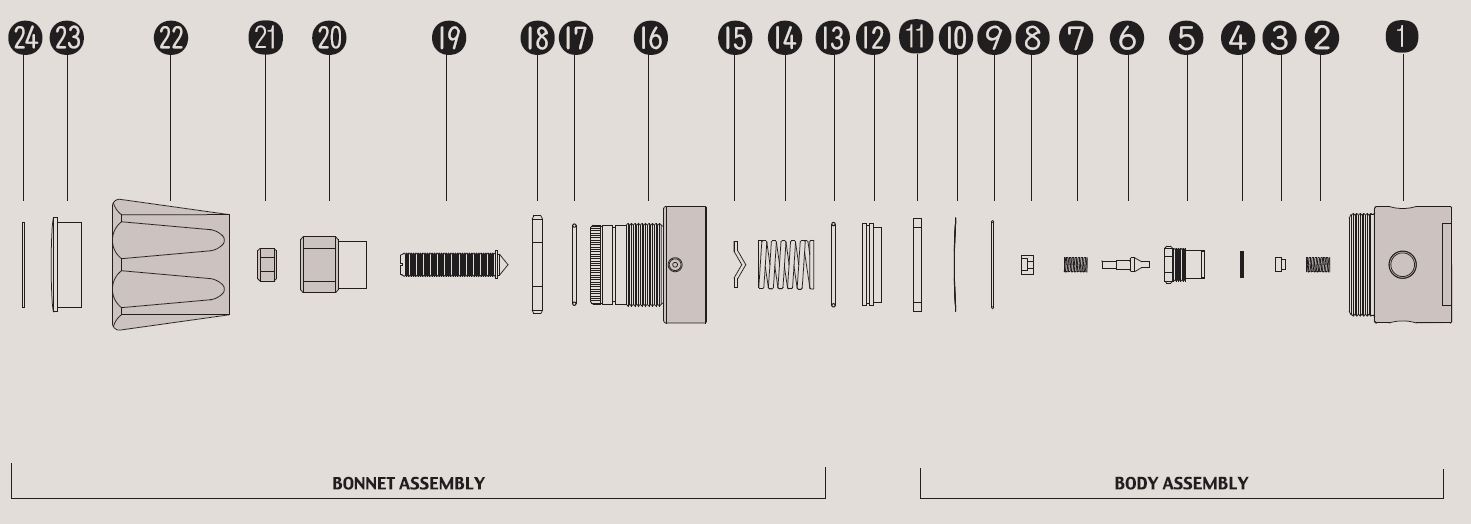

077 SERIES PART LIST
STANDARD MODEL SERIES
