- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

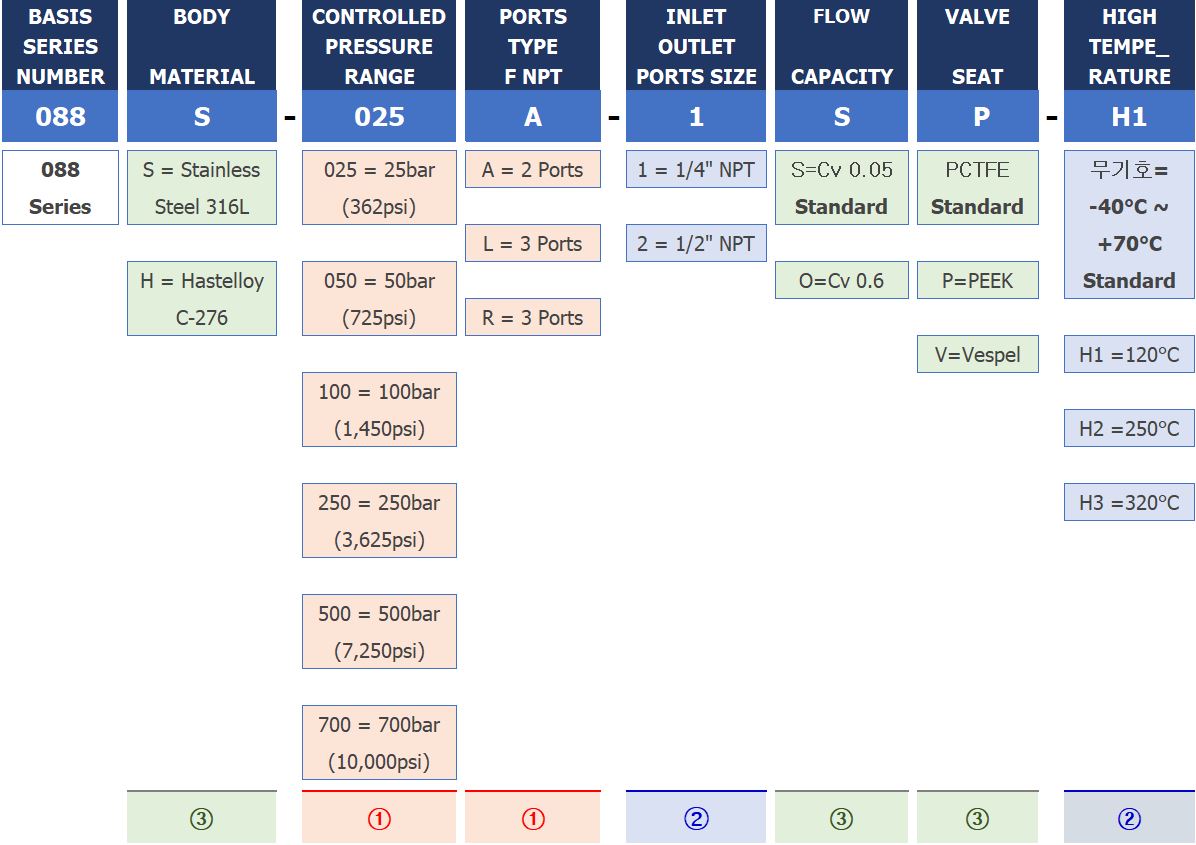

Ordering Information
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.
- Specification & Products Feature
Specification
Ports Size
088S-xxxA-1S 2-Ports NPT 1/4" Female
088S-xxxA-2S 2-Ports NPT 1/2" FemaleDesign Proof Pressure
150% maximun
Leak Rate Certification
to 2 x 10 -8 atm cc/sec Helium
Body Materials
088S-xxx-2S Stainless steel 316L
088H-xxx-2S Hastelloy C-276Bonnet Material
Aluminum #2024 (088SS / Stainless steel 316L Optional)
Diaphragm
088S-xxxA-2S Stainless steel 316L
088S-xxxA-2SH Hastelloy-C22Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Outlet Pressure Ranges
088S-025A-2S 1~25bar(362psi)
088S-050A-2S 2~50bar(725psi)
088S-100A-2S 4~100bar(1450psi)
088S-250A-2S 6~250bar(3625psi)
088S-500A-2S 10~500bar(7250psi)
088S-700A-2S 15~700bar(10000psi)Operating Temperature
088S-xxxA-2S -40°C ~ +70°C (-40°F ~ +165°F) Standard
088S-xxxA-2S-H1 +120°C
088S-xxxA-2S-H2 +250°C
088S-xxxA-2S-H3 +320°C
+350°C ~ +540°C (+428°F ~ +1000°F) OptionalFlow Capacity
088S-xxxA-2S Cv=0.05
088S-xxxA-2O Cv=0.6 (High Flow)Standard Optional
Panel mounting bracket
Weight
2.7kg
Products Feature

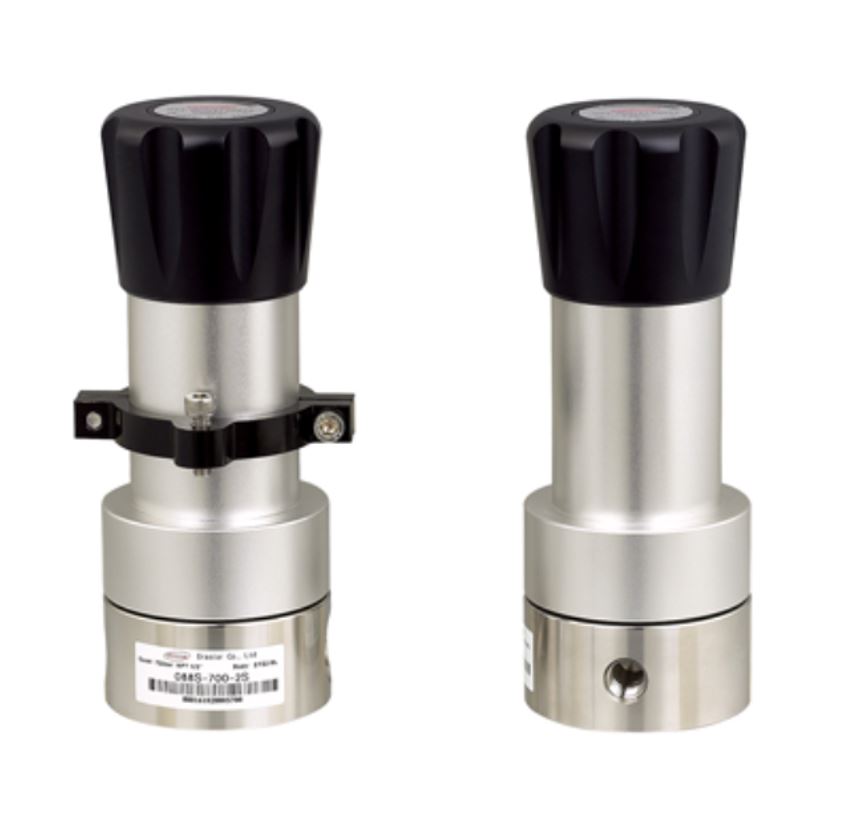

Relief / Back High Pressure Regulators(NPT 1/4” 1/2”)
088시리즈는 Cv=0.05 또는 0.6으로 초 고압 전용 Relief / Back Pressure Regulator로서 물, 케미칼, Liquid 또는 가스 등을 사용하기에 적합한 제품입니다. Body의 재질은 Stainless Steel 316L로 이루어졌으며 출구압력은 모델에 따라 5bar(72psig)에서 최대 700bar(10,000psig)의 초 고압까지 폭넓게 사용 할 수 있습니다.
◈ 1/4” or 1/2” NPT back-pressure regulator suitable for high pressure
◈ Controlled pressure ranges: 0.5bar~25bar, 0.5bar~50bar, 10bar~100bar, 20bar~250bar, 30bar~500bar, 40bar~700bar
◈ Wall mounting bracket option
◈ Design proof pressure: 150% of maximum rated
◈ Applicable for water, chemical, liquid, gas, etc.
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.
※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

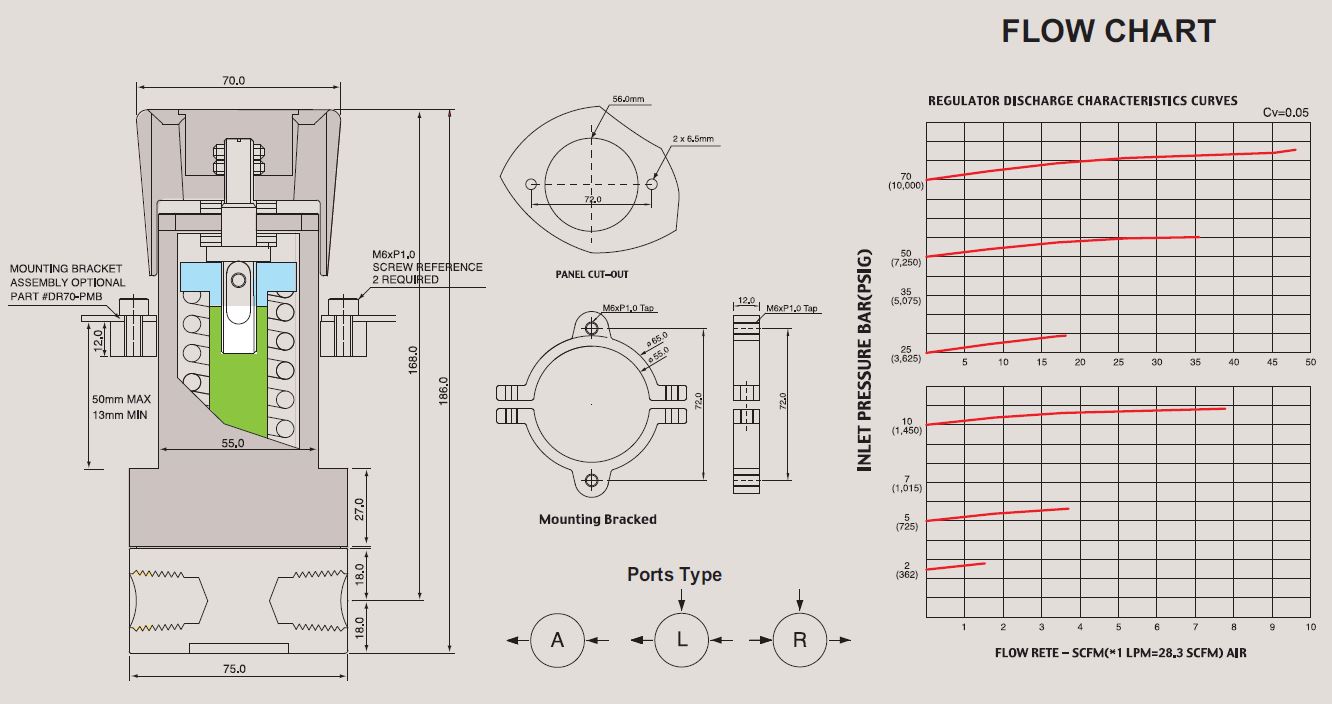

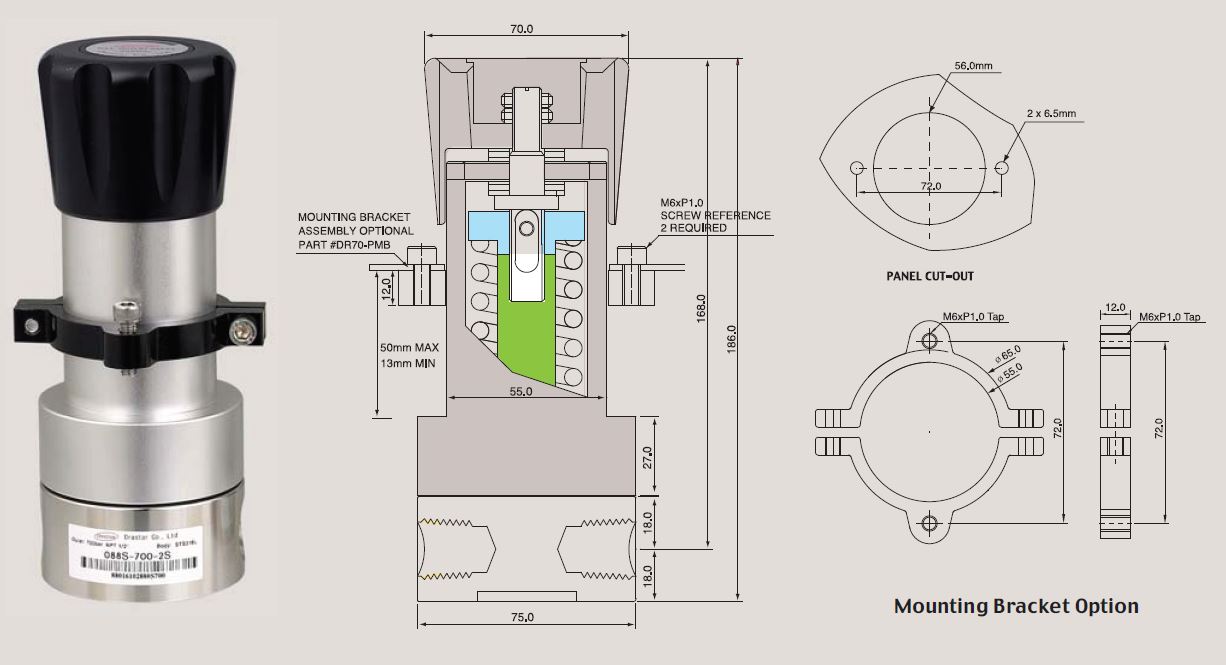

※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.INSTALLATION DIMENSIONS
