Home > Product > Twostage Regulator
- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

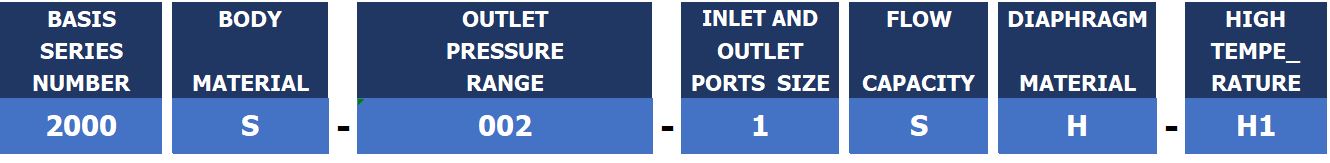

Ordering Information
Standard B = Brass 1 002 = 1-2bar (1-29PSIG) 1 1 = NPT1/4" S = Cv 0.2 무기호 = 1 무기호= Inlet Pressure 1 1 Standard Standard STS 316L 1 -40°C ~ 250bar S = Stainless 1 005 = 1-5bar (1-75PSIG) 1 Standard 1 +70°C (3600PSIG) Steel 316L 1 1 *Previous* 1 Standard 1 010 = 1-10bar (1-145PSIG) 1 NP4=NPT1/4" H = 1 1 1 Hastelloy 1 H1 =120°C 1 020 = 1-20bar (1-290PSIG) 1 C-22 1 1 1 1 H2 =250°C 1 1 1 H3 =320°C 1 1 1 1 1 1 ①
1 ①
1 ③
③
②
1 ③
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.

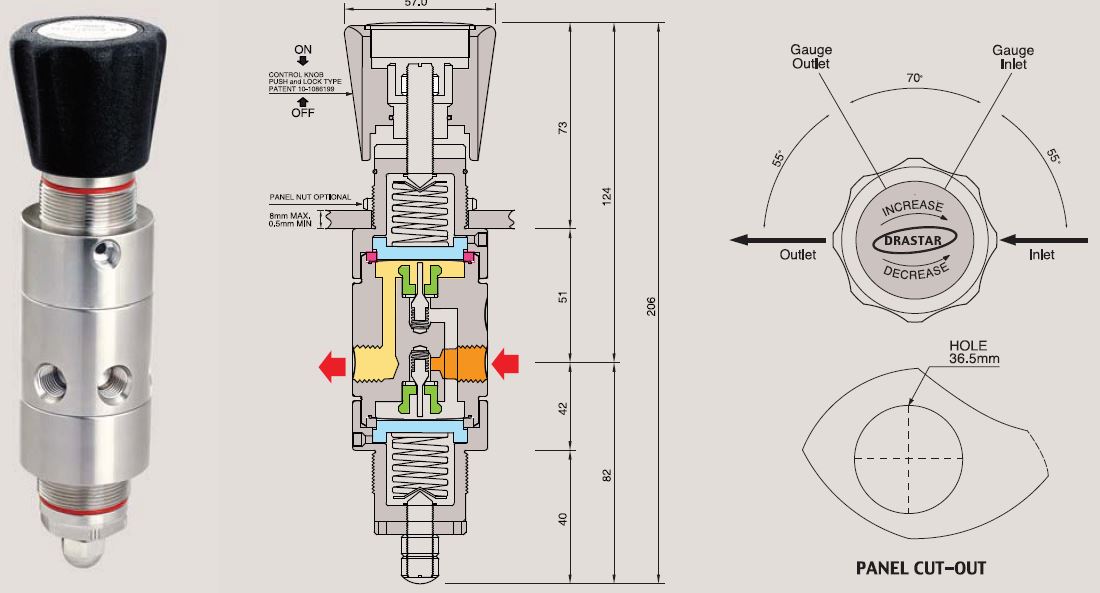

③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.FUNCTIONAL SCHEMATIC
- Specification & Products Feature
Specification
Ports
NPT 1/4" Female
Design Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10 -8 atm cc/sec Helium available.
Body Materials
2000S-002-1S Stainless steel 316L
2000B-002-1S Nickel Plated BrassBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
2000S-002-1S Stainless steel 316L
2000S-002-1SH Hastelloy-C22 OptionalMain Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges
2000 Series Only 3000psi(210bar)
Outlet Pressure Ranges
2000x-002-1S 2bar (30psi)
2000x-005-1S 5bar (72psi)
2000x-010-1S 10bar (145psi)
2000x-020-1S 20bar (290psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
2000S-0xx-1S-H1 +120°C Optional
2000S-0xx-1S-H2 +250°C Optional
2000S-0xx-1S-H3 +320°C Optional
+400°C ~ +540°C (+750°F ~ +1000°F) OptionalFlow Capacity
2000x-002-1S Cv=0.2 Standard
Standard Optional
Inlet CGA, Inlet Outlet Gauge etc..
Weight
1.6kg
Products Feature

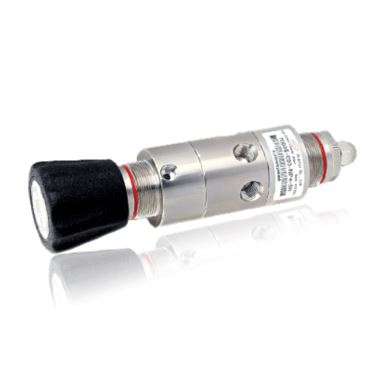

Two Stage Low Pressure Regulators(NPT 1/4”)
2000시리즈는 고압가스 실린더를 저압에서 보다 더 정밀하고 안정적으로 사용할 수 있도록 고안된 Two Stage (2단 감압 타입) 레귤레이터 시리즈입니다.
◈ 모델에 따라 본체와 내부의 모든 부품은 Stainless Steel 316L(2000S)로 이루어져 있으며, 실린더 가스, Bulk Gas Line, 실험실, 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 그리고 각종 부식성 가스 등에서 모두 사용할 수 있도록 설계, 제작 되었습니다.
◈ 입구압력은 250bar(3600psig), 출구압력은 20bar(290psig)까지 사용하기에 적합한 제품입니다.
◈ 1/4” NPT type regulator
◈ Suitable for the high pressure labs, industrial control
◈ Inlet pressure is 250bar(3600psig) and outlet pressures are 2bar(30psig), 5bar(72psig), 10bar(145psig), 20bar(290psig)
◈ Panel mounting nut available as option
◈ Design proof pressure: 150% of maximum rated
◈ Applicable for cylinder gas, bulk gas line, research labs, analytical specialty gas, high purity gas, mixing gases, and corrosive gases.
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.
※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.
※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면(unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

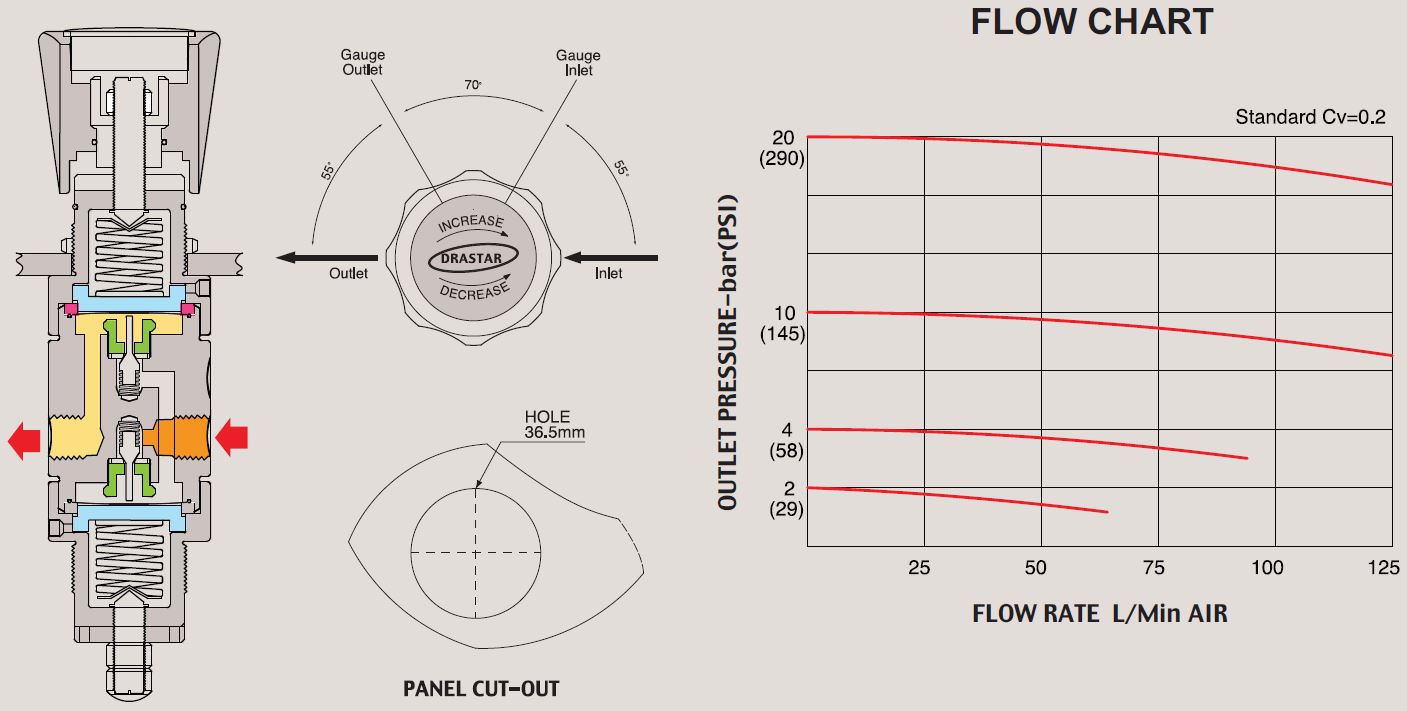

※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.FLOW CHART

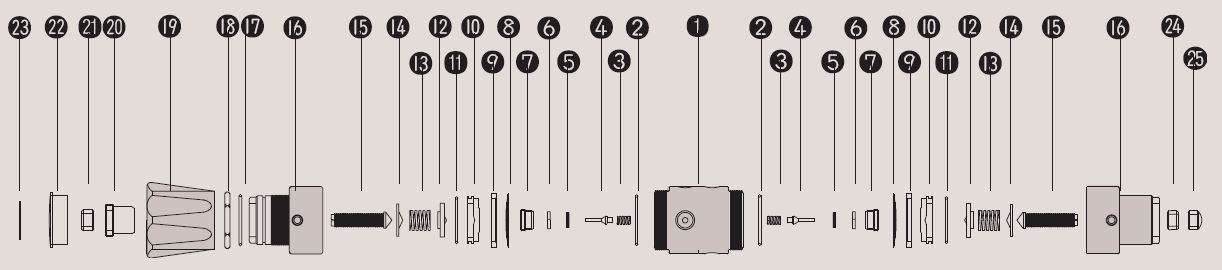

2000 SERIES PART LIST
STANDARD MODEL SERIES
