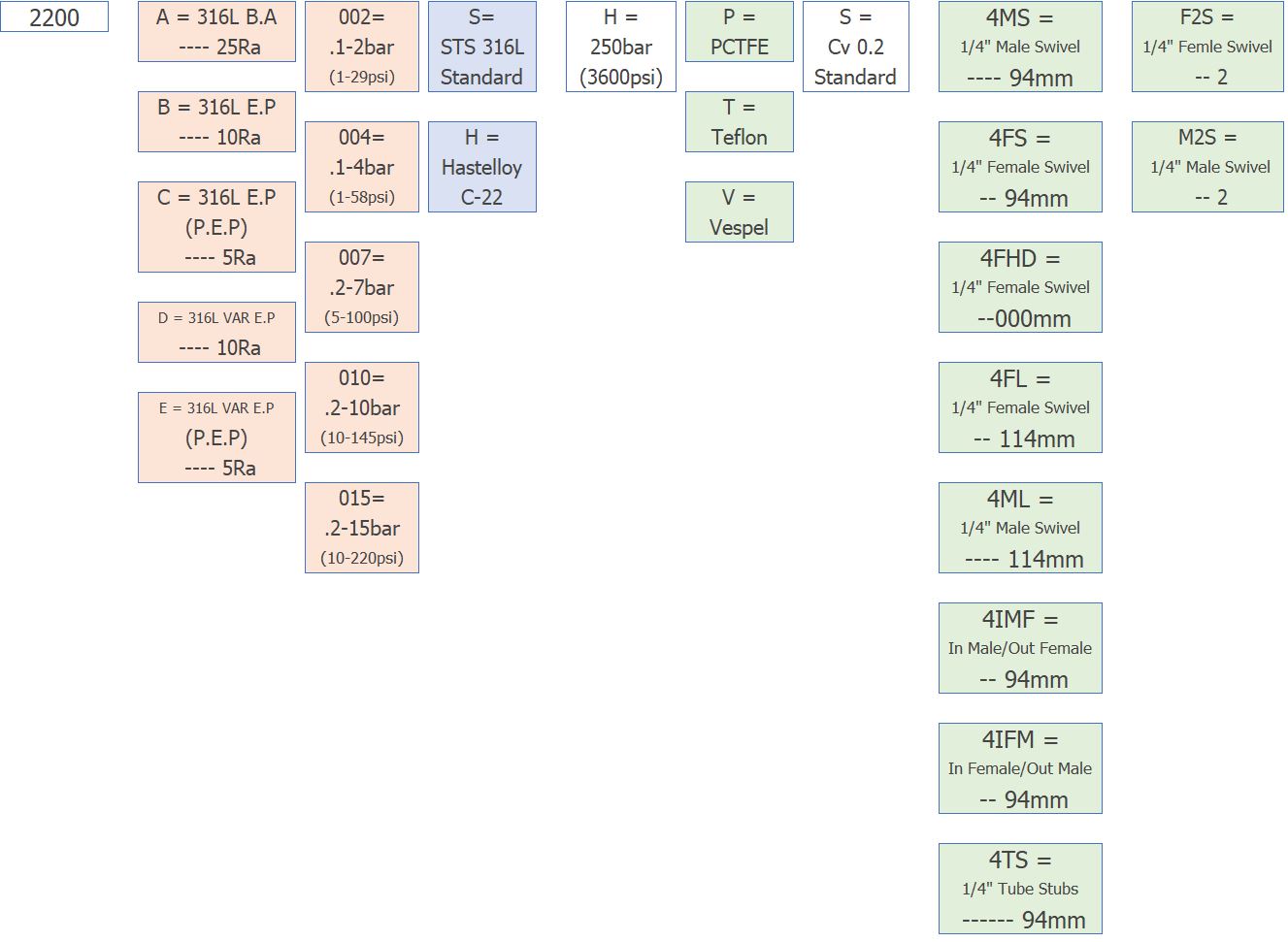

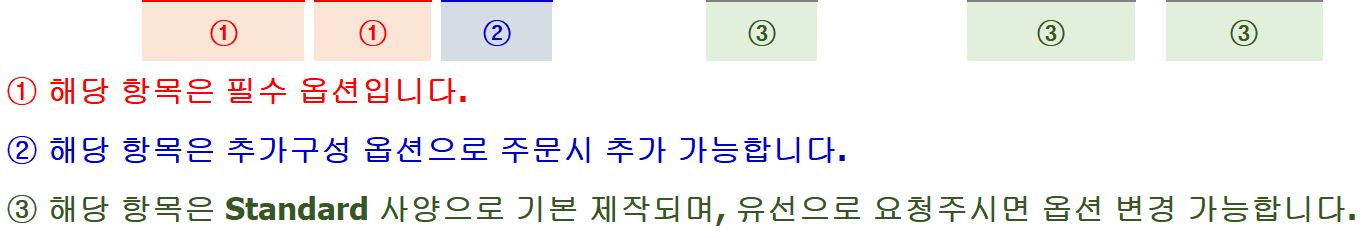

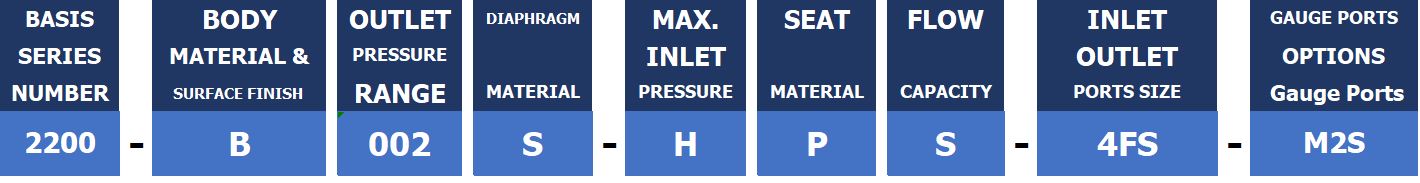

Ordering Information
- Specification & Products Feature
Specification
Ports
2200-A002S-xxx-4MS-FxS 1/4" Male
2200-A002S-xxx-4FS-FxS 1/4" FemaleDesign Pressure
150% maximum rated
Leak Rate
Certificationto 1 x 10 -9 atm cc/sec Helium available.
Body Materials
2200-A002x-xxx-xxS-FxS 316L B.A ------------------ 25Ra
2200-B002x-xxx-xxS-FxS 316L E.P ------------------ 10Ra
2200-C002x-xxx-xxS-FxS 316L E.P(P.E.P) ------------5Ra
2200-D002x-xxx-xxS-FxS 316L VAR E.P ---------------10Ra
2200-E002x-xxx-xxS-FxS 316L VAR(P.E.P) ------------ 5RaBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
2200-x002S-xxx-xxS-FxS STS 316L
2200-x002H-xxx-xxS-FxS Hastelloy-C22Main Valve
2200-x002S-xxx-xxS-FxS Stainless steel 316L Standard
2200-x002H-xxx-xxS-FxS Hastelloy-C22 OptionalValve Spring
2200-x002S-xxx-xxS-FxS Stainless steel 316L Standard
2200-x002H-xxx-xxS-FxS Hastelloy-C22 OptionalValve Seat
2200-B002S-xPx-xxS-FxS PCTFE
2200-B002S-xTx-xxS-FxS Teflon
2200-B002S-xVx-xxS-FxS VespelInlet Pressure
Ranges2200-A002S-Hxx-xxS-FxS 250bar(3600psi)
Outlet Pressure
Ranges2200-x002x-xxS-xMS-FxS 2bar(29psi)
2200-x004x-xxS-xMS-FxS 4bar(58psi)
2200-x007x-xxS-xMS-FxS 7bar(100psi)
2200-x010x-xxS-xMS-FxS 10bar(145psi)
2200-x015x-xxS-xMS-FxS 15bar(220psi)Operating
TemperaturePCTFE -40°C ~ +60°C (-40°F ~ +140°F)
Teflon -40°C ~ +70°C (-40°F ~ +165°F)
Vespel -40°C ~ +170°C (-40°F ~ +350°F)Flow Capacity
2200-x002x-xxS-4MS-FxS Cv=0.2 Standard
Weight
2.0kg
Products Feature

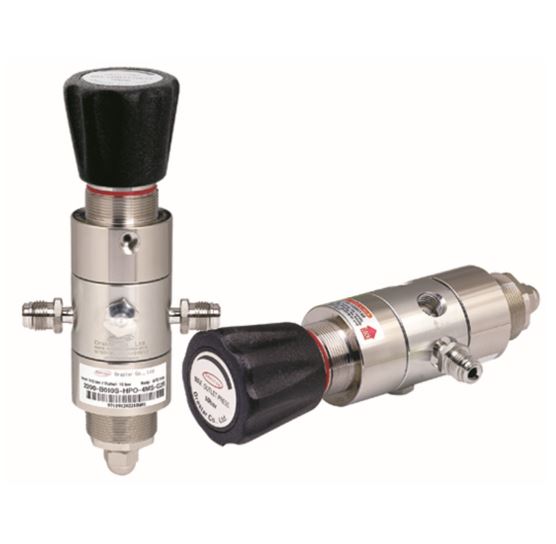

UHP Two Stage Pressure Regulators(VCR 1/4”)
2200 시리즈는 Two-Stage UHP (Ultra High Purity) 압력 조절기로서 Body는 STS 316L or 316L VAR (더블멜트)를 사용하였으며 반도체 제조용 가스설비, 고압 가스라인, Bulk 가스라인, 제약, 연구소 및 실험실 등에 사용할 수 있도록 설계되었습니다. E.P. (Electropolishing) 처리를 함으로써 부식성 가스 사용환경에 더욱 적합한 제품입니다. 최대 압력은 250bar (3600psig), 출구압력은 모델에 따라 0.3bar (5psig) ~ 최대 10bar (150psig)까지 사용 가능합니다.
- 반도체 생산 라인 등에 사용 가능하도록 내부 표면은 BA 15Ra급 EP 10 Ra, 5Ra급까지 처리하였습니다.
- 입구 압력은 최대 250bar (3600psig)이고 출구압력은 모델에 따라 0.3bar (5psi) ~ 최대 15bar (220psig)까지 사용할 수 있습니다.
- 용접, 조립, 실험, 세정 등 모든 공정은 100-class와 10-class 크린룸에서 이루어집니다.
- 사용 중 가스라인의 미세 진동 또는 외부적 요인등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 당사 특허 10-1370537 Push and Lock 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

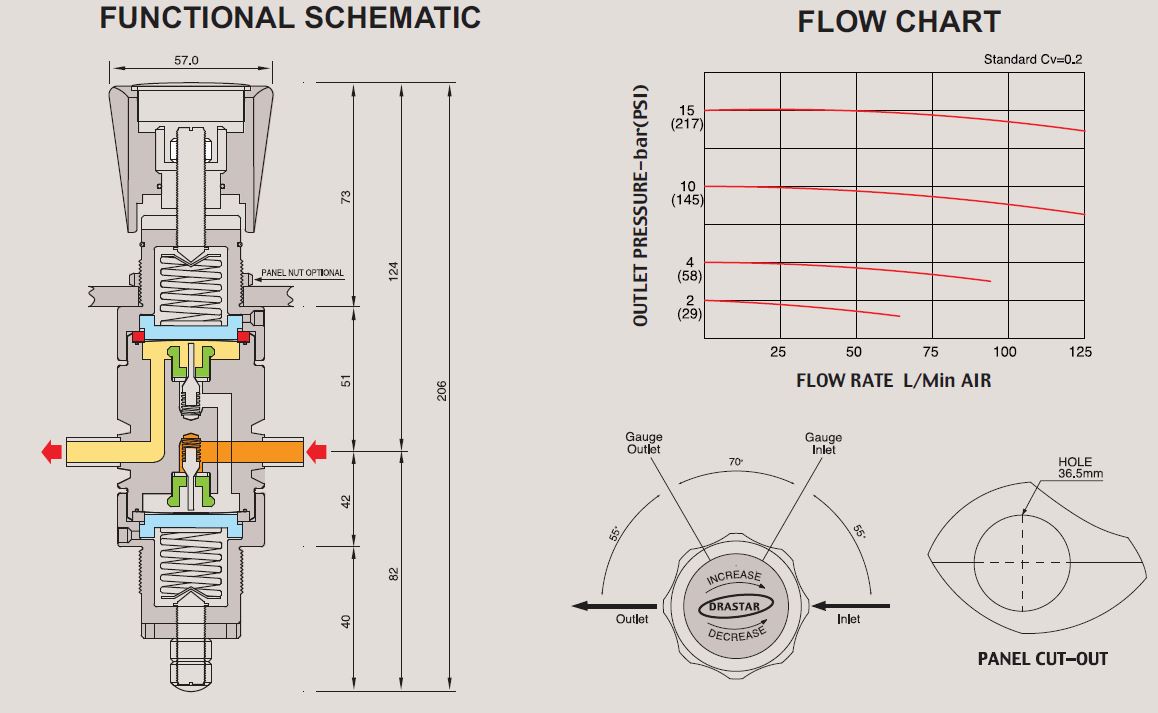

※ [DRASTAR Regulators are Oil-free] 드라스타의 모든 레귤레이터는클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.FUNCTIONAL SCHEMATIC

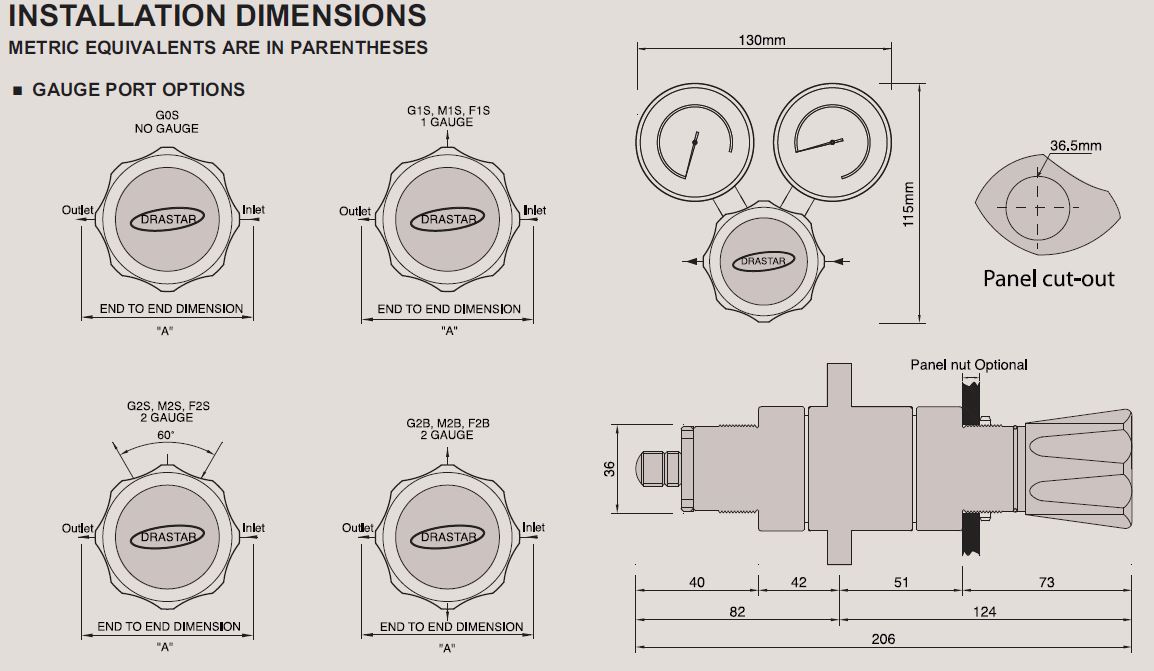

INSTALLATION DIMENSIONS
