Home > Product > High Pressure & High Flow
- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.※ Note: 1) (W) model is only for liquid and water.
2) H1, H2, H3 option is not available for brass products.
- Specification & Products Feature
Specification
Ports
DR110-SL-000C-N2 NPT 3/4"
DR110-SL-000C-N3 NPT 1"
DR110-SL-000C-B2 BSP 3/4"
DR110-SL-000C-B3 BSP 1"
DR110-SL-000C-N2 F2 1/2" 20k FlangeDR110-SL-000C-N2 F2 3/4" 20k Flange
DR110-SL-000C-N3 F2 1" 20k Flange
DR110-SL-000C-N2 T2 1/2" TubeDR110-SL-000C-N2 T2 3/4" Tube
DR110-SL-000C-N3 T3 1" Tube
Design Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10-5 atm cc/sec Helium available.
Body Materials
Stainless steel 316L
Body Flange
Stainless steel 316L
Bonnet Material
AL2024
Diaphragm
Teflon
Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon Inlet Pressure Ranges
DR110-SL-002C-N3 42bar(600psi)
DR110-SS-002C-N3 150bar(2200psi)
DR110-SH-002C-N3 250bar(3600psi)Outlet Pressure Ranges
DR110-SL-002C-N3 2bar(29psi)
DR110-SL-004C-N3 4bar(58psi)
DR110-SL-007C-N3 7bar(100psi)
DR110-SL-010C-N3 10bar(145psi)
DR110-SL-020C-N3 20bar(290psi)Operating Temperature
DR110-SL-020C-N3 -40°C ~ +70°C (-40°F ~ +165°F) Standard
DR110-SL-020C-N3-H1 +120°C Optional
DR110-SL-020C-N3-H2 +250°C Optional
DR110-SL-020C-N3-H3 +320°C OptionalFlow Capacity
Cv = 5.0 Standard
Standard Optional
Weight
6.5kg
Products Feature

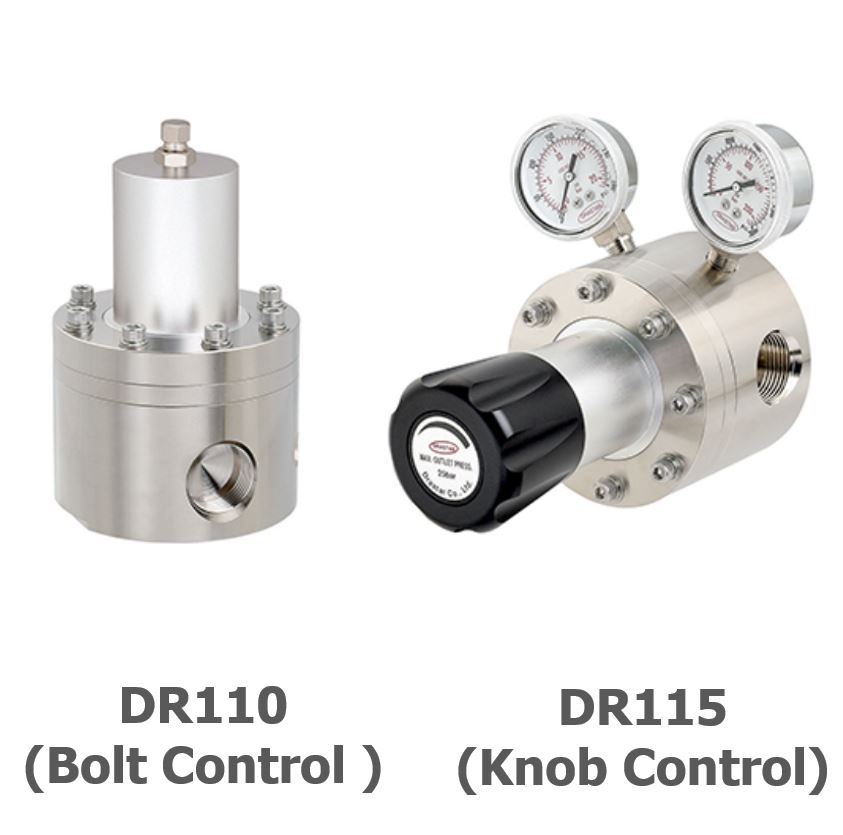

Gas and D/I Water High Flow Regulators(NPT 3/4”, 1”)
DR110 시리즈는 고 유량의 일반적인 산업용 가스배관, 에어 배관라인, 일반 물 라인 또는 초 순수 라인 등에 이상적으로 사용하도록 설계된 Cv=5.0제품입니다.
◈ 본체는 모델에 따라 Stainless Steel 316L 또는 Brass로 구성되어 있고 내부 부품은 Stainless Steel 316L로 이루어져 있으며, Valve Seat는 PCTFE or PFA를 사용하여 가스와 물 등을 사용하여도 내구성과 안전성이 뛰어나며, 다이아후렘은 Teflon을 사용하였습니다.
◈ 입구 압력은 최대 250bar(3600psi) ~ 42bar(600psig), 출구압력은 모델에 따라 0.3bar (5psi)에서 최대 20bar(290 psig)까지 사용하기에 적합한 제품입니다.
◈ Inlet, outlet 압력계(Gauge)가 기본 조립되어 출고되는 제품이며, 4-Ports NPT or BSP 3/4", 1" 타입으로 선택 가능합니다.
◈ 3/4” and 1” NPT or BSP port of connection available
◈ Inlet, outlet gauge(s) installed as standard
◈ Drop-preventing function is built in
◈ Inlet pressures are 250bar(3600psi), 150bar(2200psi) or 42bar(600psi) and outlet pressures are 2bar(30psig), 4bar(60psi), 7bar(100psig), 10bar(145psig), 20bar(290psig)
◈ Panel mounting and wall mounting bracket available as option.
◈ Design proof pressure: 150% of maximum rated.
◈ Suitable for D/I water, industrial gases, air or water line industrial control.
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.
FUNCTIONAL SCHEMATIC
INSTALLATION DIMENSIONS
