Home > Product > High Pressure & High Flow

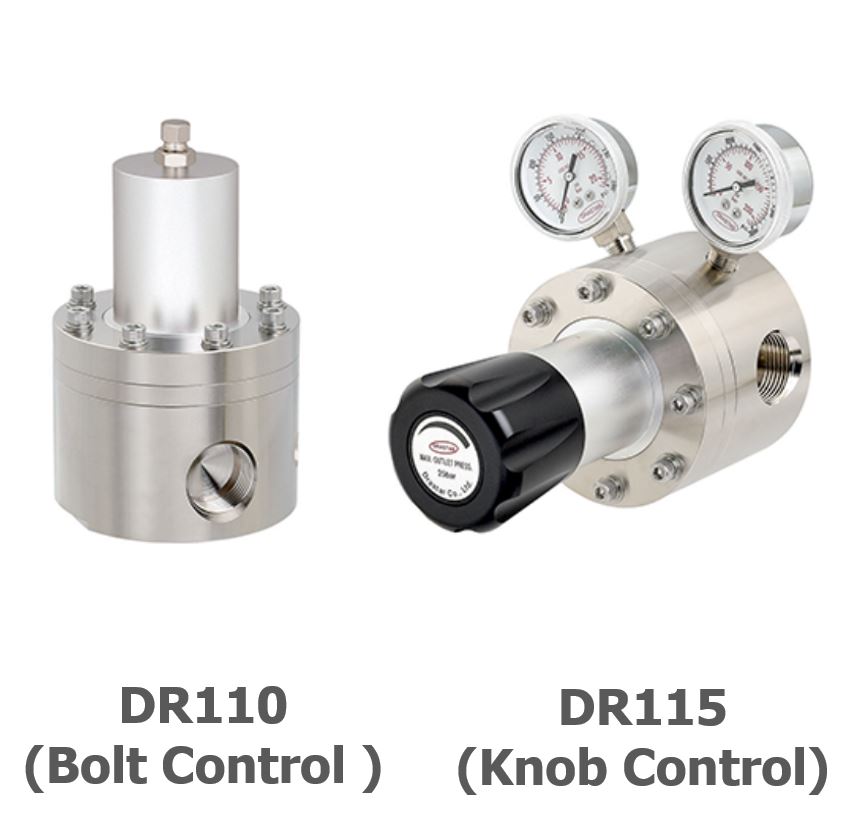

DR110(Stainless steel 316L)
ㆍModel No. DR110Series(Gas and D/I Water High Flow Regulators)
ㆍ원산지 국산(Made in korea)
ㆍBODY MATERIAL S = Stainless Steel 316L / B = Brass
ㆍGAUGE(게이지) 미포함(필요시 옵션추가 가능↓)
ㆍ부가세(vat) 부가세 10%가 포함된 금액입니다.(추가비용 無)
ㆍ판매가 1,925,000원
ㆍ배송비
ㆍ필수옵션
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ총결제금액
Ordering Information

※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)


사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

DR110 참고이미지5.JPG


① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.

※ Note: 1) (W) model is only for liquid and water.
               2) H1, H2, H3 option is not available for brass products.



DR110 참고이미지6.JPG



Specification & Products Feature

Specification

 Ports


 DR110-SL-000C-N2  NPT 3/4"
 DR110-SL-000C-N3  NPT 1"

 DR110-SL-000C-B2  BSP 3/4"
 DR110-SL-000C-B3  BSP 1"

 DR110-SL-000C-N2 F2    1/2" 20k Flange

 DR110-SL-000C-N2 F2    3/4" 20k Flange

 DR110-SL-000C-N3 F2    1" 20k Flange


 DR110-SL-000C-N2 T2    1/2" Tube

 DR110-SL-000C-N2 T2    3/4" Tube

 DR110-SL-000C-N3 T3    1" Tube

 Design Proof Pressure

 150% maximun rated

 Leak Rate  Certification

 to 2 x 10-5 atm cc/sec Helium available.

 Body Materials

 Stainless steel 316L

 Body Flange

 Stainless steel 316L

 Bonnet Material

 AL2024

 Diaphragm

 Teflon

 Main Valve

 Stainless steel 316L

 Valve Spring

 Stainless steel 316L

 Valve Seat

 Teflon

 Inlet Pressure  Ranges

 DR110-SL-002C-N3 42bar(600psi)
 DR110-SS-002C-N3 150bar(2200psi)
 DR110-SH-002C-N3 250bar(3600psi)

 Outlet Pressure  Ranges

 DR110-SL-002C-N3  2bar(29psi)
 DR110-SL-004C-N3  4bar(58psi)
 DR110-SL-007C-N3  7bar(100psi)
 DR110-SL-010C-N3  10bar(145psi)
 DR110-SL-020C-N3  20bar(290psi)

 Operating  Temperature

 DR110-SL-020C-N3 -40°C ~ +70°C (-40°F ~ +165°F)  Standard
 DR110-SL-020C-N3-H1   +120°C  Optional
 DR110-SL-020C-N3-H2   +250°C  Optional
 DR110-SL-020C-N3-H3   +320°C  Optional

 Flow Capacity

 Cv = 5.0 Standard

 Standard Optional



 Weight

 6.5kg


Products Feature

Gas and D/I Water High Flow Regulators(NPT 3/4”, 1”)

   DR110 시리즈는  고 유량의 일반적인 산업용 가스배관, 에어 배관라인, 일반 물 라인 또는 초 순수 라인 등에 이상적으로 사용하도록 설계된 Cv=5.0제품입니다.


 ◈ 본체는 모델에 따라 Stainless Steel 316L 또는 Brass로 구성되어 있고 내부 부품은 Stainless Steel 316L로 이루어져 있으며, Valve Seat는 PCTFE or PFA를 사용하여 가스와 물 등을 사용하여도 내구성과 안전성이 뛰어나며, 다이아후렘은 Teflon을 사용하였습니다.
◈ 입구 압력은 최대 250bar(3600psi) ~ 42bar(600psig), 출구압력은 모델에 따라 0.3bar (5psi)에서 최대 20bar(290 psig)까지 사용하기에 적합한 제품입니다.
◈ Inlet, outlet 압력계(Gauge)가 기본 조립되어 출고되는 제품이며, 4-Ports NPT or BSP 3/4", 1" 타입으로 선택 가능합니다.

◈ 3/4” and 1” NPT or BSP port of connection available
◈ Inlet, outlet gauge(s) installed as standard
◈ Drop-preventing function is built in
◈ Inlet pressures are 250bar(3600psi), 150bar(2200psi) or 42bar(600psi) and outlet pressures are 2bar(30psig), 4bar(60psi), 7bar(100psig), 10bar(145psig), 20bar(290psig)
◈ Panel mounting and wall mounting bracket available as option.
◈ Design proof pressure: 150% of maximum rated.
◈ Suitable for D/I water, industrial gases, air or water line industrial control.
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다


※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.


※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.


FUNCTIONAL SCHEMATIC

DR110 참고이미지2.JPG


INSTALLATION DIMENSIONS

DR110 참고이미지1.JPG

DR110 참고이미지3.JPG


Specifications

DR110 참고이미지4.JPG
