Home > Product > High Pressure & High Flow
- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
* 본 제품은 압력게이지 별도 판매 제품입니다. 압력게이지가 필요하시면 필요한 수량만큼 옵션에서 선택해 주시기 바랍니다.
* 압력게이지를 추가하시면, 레귤레이터 본품에 조립되어 출고됩니다. 조립없이 출고를 원하시는 경우 메모에 별도표기 부탁드립니다.
* 사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

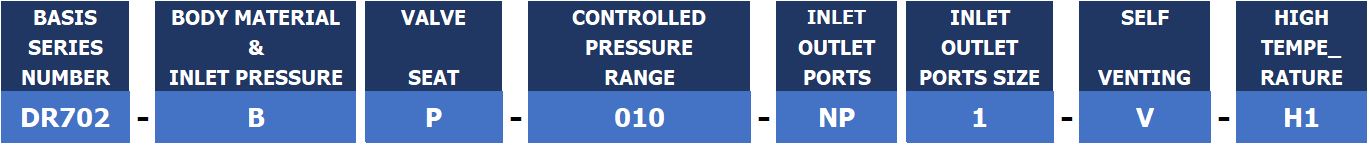

Ordering Information
DR701 = 1 B = Brass P = Teflon 1 010=10bar(145psi) 1 NP = NPT 1 = 1/2" 1 무기호= 1 무기호= Bolt Control 1 100bar (1500psi) 1 1 Standard Standard 1 Non 1 -40°C ~ 1 V = Vespel 1 025=25bar (362psi) 1 1 Self-Venting 1 +70°C DR702 = 1 S = STS 316L *SH model 1 1 BS = BSP 2 = 3/4" 1 Standard 1 Standard Knob Control 1 200bar (3000psi) Vespel 1 050=50bar(725psi) 1 1 1 1 Standard 1 1 3 = 1" 1 V = 1 H1 =120°C 1 SH = STS 316L 1 070=70bar(1000psi) 1 1 Self-Venting 1 1 420bar (6000psi) 1 1 1 1 H2 =250°C 1 *ONLY STS 316L 1 150=150bar(2100psi) 1 1 1 * SH model ONLY 1 1 1 1 1 1 1 250=250bar(3600psi) 1 1 1 * SH model ONLY 1 1 1 1 1 1 1 350=350bar(5000psi) 1 1 1 * SH model ONLY 1 1 1 1 1 ①
1 ②
1 ①
1 ③
③
- Specification & Products Feature
Specification
Ports
3/4", 1" Female NPT & BSP
DR702-xx-0xx-NPx NPT
DR702-xx-0xx-BSx BSP
With Pressure gauge, Filter, Male connect (Optional)Design Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10-8 atm cc/sec Helium available.
Body Materials
DR702-Sx-010-NP3 Stainless steel 316L
DR702-Bx-010-NP3 Nickel Plated BrassBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
Stainless steel 316L
Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon Standard
Vespel Optional
DR70x-SHV-xxx-xxx model Only VespelOutlet Pressure Ranges
DR702-Sx-010-xxx 10bar(145psi)
DR702-Sx-025-xxx 25bar(360psi)
DR702-Sx-050-xxx 50bar(7205psi)
DR702-Sx-070-xxx 70bar(1000psi)
DR702-SHV-150-xxx 150bar(2100psi) SH model Only
DR702-SHV-250-xxx 250bar(3600psi) SH model Only
DR702-SHV-350-xxx 350bar(5000psi) SH model OnlyOperating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
DR702-Sx-010-NP3-H1 +120°C Optional
DR702-Sx-010-NP3-H2 +250°C Optional
DR702-Sx-010-NP3-H3 +320°C Optional
+400°C ~ +540°C (+750°F ~ +1000°F) OptionalFlow Capacity
Cv=3.5 Standard
Standard Optional
Panel mounting bracket
Outlet Gauge etc..Weight
5.4kg

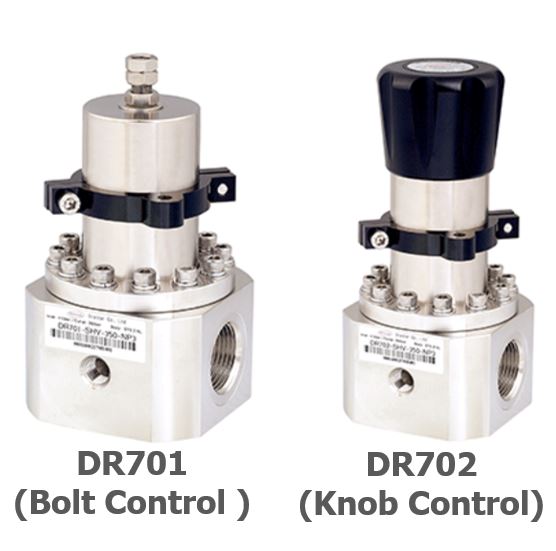

High Flow and High Pressure Regulators(NPT or BSP 1/2″ 3/4″ 1″)
DR70 시리즈는 물, 케미칼, Liquid 또는 가스 등 많은 유량을 필요로 하는 배관라인 등에 가장 적합한 제품입니다.
◈ DR70 모델은 자체적으로 압력이 상승하는 것을 완전히 보정해주기(잡아주기) 때문에 입구압력의 변화가 큰 경우에도 출구압력은 변화 없이 안정적으로 정밀하게 유지시켜 줄 수 있습니다.
◈ 본체의 재질은 모델에 따라 Stainless Steel 316L또는 Brass로 이루어졌으며, 배관 사이즈는 NPT or BSP 1/2”, 3/4”, 1”까지 선택 가능하며 Cv=3.5 입니다. ◈ 입구 압력은 Brass 모델은 100bar(1450psig), Stainless Steel 제품은 420bar(6000psi)까지 사용 가능하고 출구압력은 모델에 따라 2bar(29psig) ~ 350bar(5000psi)까지 사용 가능합니다.
◈ 1/2”, 3/4”, 1” NPT or BSP type available
◈ Drop-preventing function is built in
◈ Suitable for the industrial control
◈ Inlet pressures are 420bar(6000psi) or 100bar(1450psi) and outlet pressures are 10bar(145psig), 25bar(360psig), 50bar(720psig), 70bar(1000psig), 150bar(2100psig), 250bar(3600psig), and 350bar(5000psig)
◈ Panel mounting and wall mounting bracket available as option
◈ Design proof pressure: 150% of maximum rated
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다
※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.FLOW CHART
INSTALLATION DIMENSIONS
INSTALLATION DIMENSIONS
