Home > Product > High Pressure & High Flow
- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

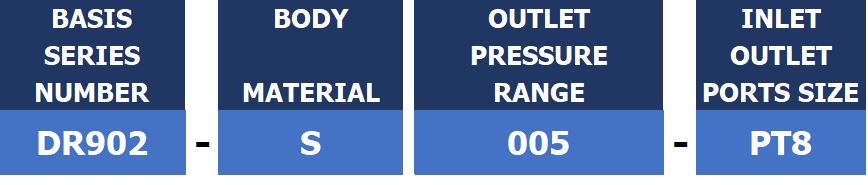

Ordering Information
DR901 = 1 S = STS 304 005 = 5bar(72psi) 1 PT8 = 3/8" Bolt Control 1 1 1 010 = 10bar(145psi) 1 PT2 = 1/2" DR902 = 1 1 Knob Control 1 015 = 15bar(217psi) 1 1 1 DR905 = 1 1 Knob Control 1 1 Only D/I Water 1 1 1 1 DR906 = 1 1 Bolt Control 1 1 Only D/I Water 1 1 1 1 ①
1 ①
1 ①
- Specification & Products Feature

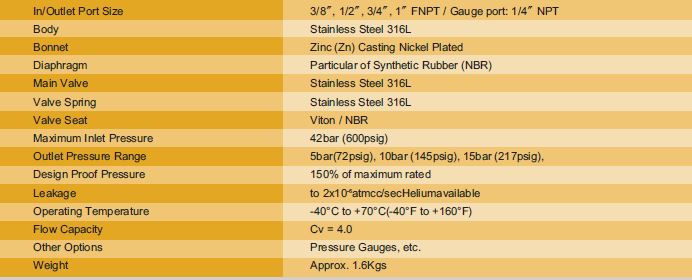

Specification
Ports
DR902-S000-PT8 3/8" Female PT
DR902-S000-PT2 1/2" Female PT
DR902-S000-PT3 3/4" Female PTDR902-S000-PT1 1" Female PTDR905-S000-PT2 1/2" Female PT (Only D/I Water)
DR906-S000-PT2 1/2" Female PT (Only D/I Water)
Design Proof Pressure
150% maximun reted
Leak Rate Certification
to 2 x 10 -5 atm cc/sec Helium available.
Body Materials
Stainless steel 304
Bonnet Material
Zinc(Zn) Casting Nickel Plated
Diaphragm
Particular of Synthetic Rubber(NBR)
DR905-S000-PT2 Teflon
Main Valve
Stainless steel
DR905-S000-PT2 Stainless steel 316L
Valve Spring
Stainless steel
DR905-S000-PT2 Stainless steel 316L
Valve Seat
Particular of Synthetic Rubber(NBR)
DR905-S000-PT2 Viton
Inlet Pressure Ranges
35bar(500psi)
Outlet Pressure Ranges
DR902-x002-PTx 2bar(29psi)
DR902-x005-PTx 5bar(72psi)
DR902-x010-PTx 10bar(145psi)
DR902-x015-PTx 15bar(217psi)Operating Temperature
-20°C ~ +60°C (-20°F ~ +145°F) Standard

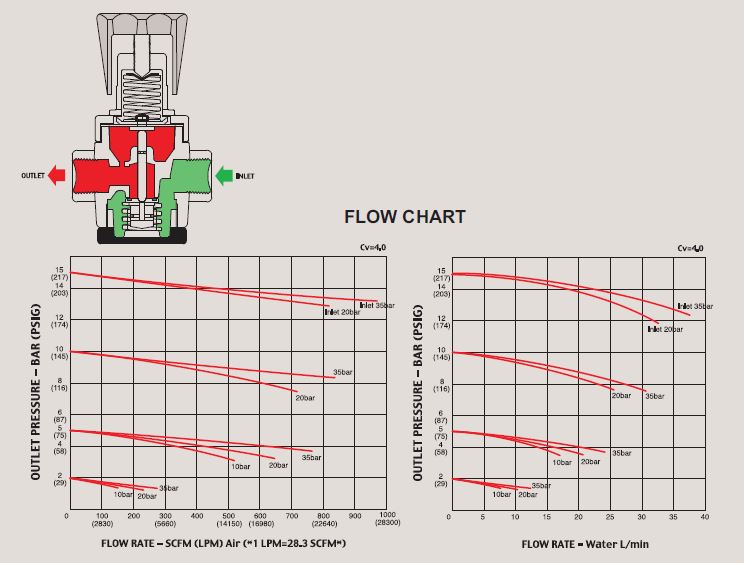

Flow Capacity
3/8", 1/2" Cv = 4.0 Standard
3/4", 1" Cv = 4.5 StandardStandard Optional
Outlet Gauge
Weight
1.6kg
Products Feature.

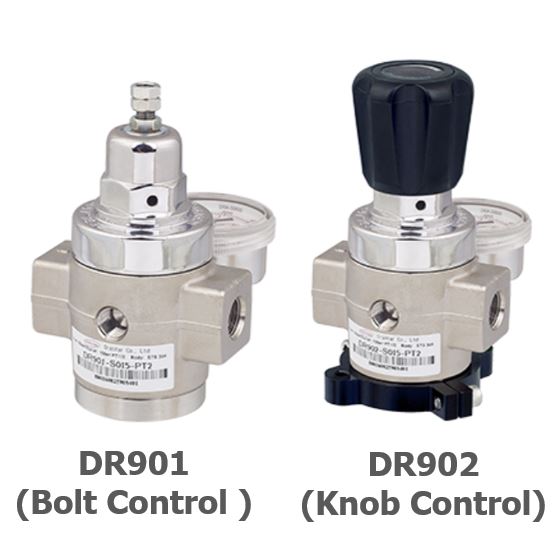

Gas and D/I Water High Flow Regulators(PT 1/2″ 3/4″ 1″)
DR90 시리즈는 D/I Water, 산업용 가스, 에어 또는 물 라인 등에 사용하기에 이상적인 Cv=4.0제품입니다.
◈ DR905 시리즈는 D/I Water (순수 또는 초 순수) 전용 제품입니다.
◈ DR90 시리즈의 본체는 모델에 따라 Stainless Steel 316L, 304 또는 Brass로 제작되며, 내부 부품은 Stainless Steel, Valve Seat는 NBR, Viton (DR905)을 사용하여 가스와 물 등에 내구성이 뛰어나며 다이아후렘은 NBR 또는 Teflon(DR905)을 사용하였습니다.
◈ 3-Ports PT 3/8”, 1/2” 3/4” 1” 중에서 선택 가능합니다.
◈ 입구압력은 최대 42bar (600psig)이고 출구압력은 모델에 따라 0.3bar(5pisg)에서 최대 15bar ( 210psig)까지 사용 가능합니다.◈ 3/8”, 1/2”, 3/4”, or 1” PT type port of connection available
◈ Inlet pressure is 35bar(500psig) and outlet pressures are 2bar(29psi), 5bar(72psig), 10bar(145psig), 15bar(210 psig)
◈ Panel mounting bracket available as option
◈ Design proof pressure: 150% of maximum rated
◈ Suitable for D/I water, industrial gases, air or water line (Cv = 4.0)
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

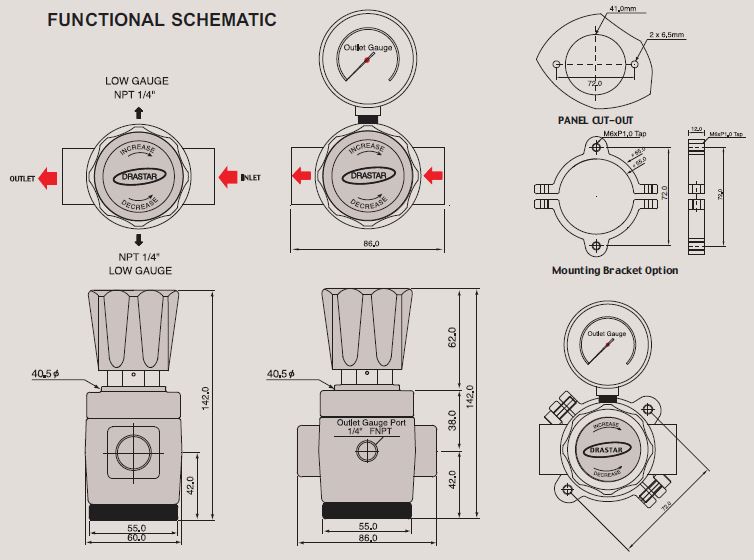

FUNCTIONAL SCHEMATIC
Specification
