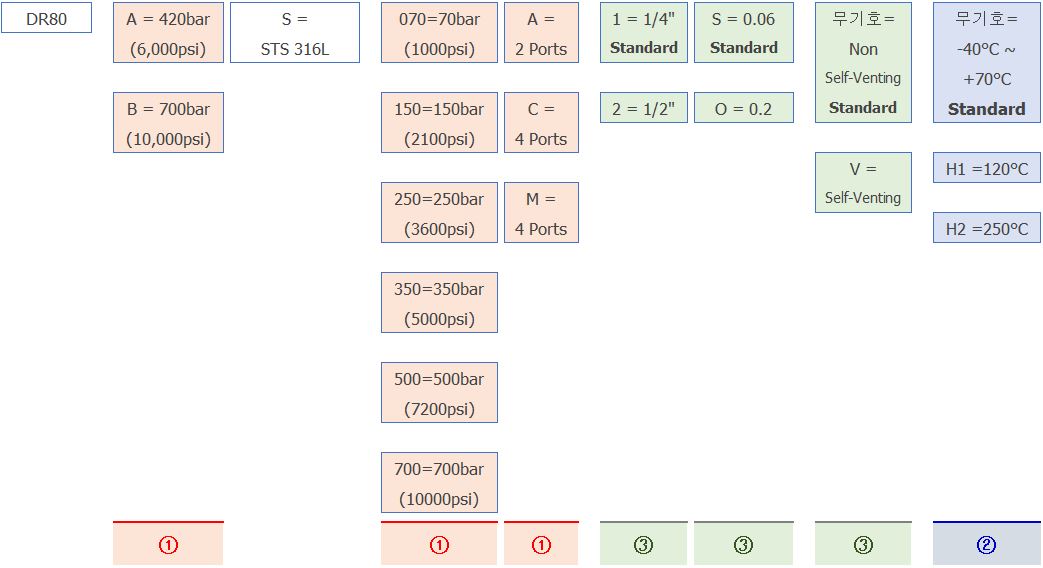

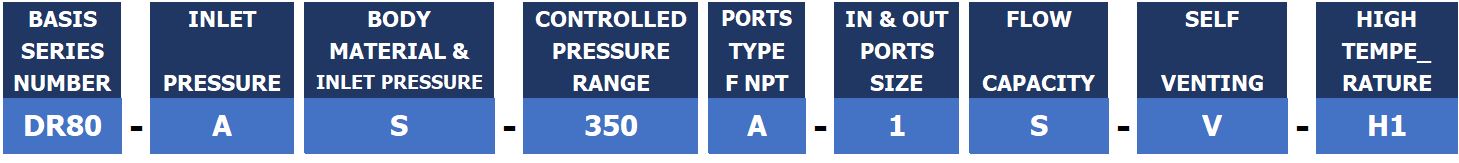

- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.
- Specification & Products Feature

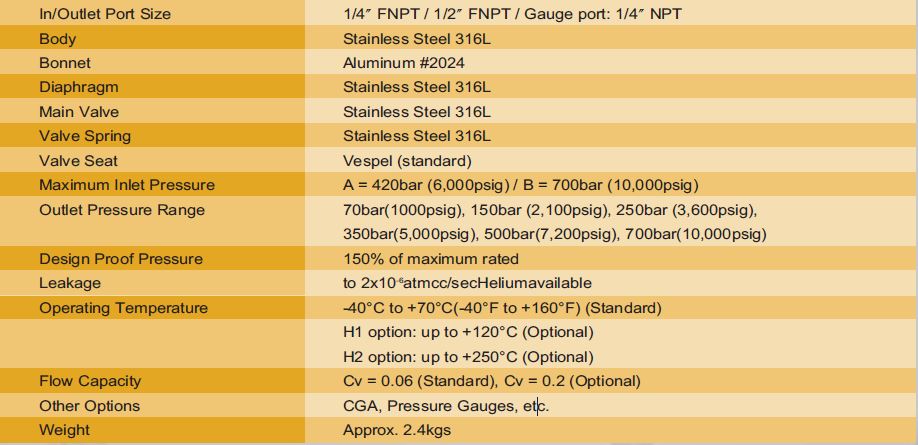

Specification
Ports
Female NPT
DR80-xx-000x-1S 1/4" NPT
DR80-xx-000x-2S 1/2" NPTDesign Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10 -6 atm cc/sec Helium available.
Body Materials
DR80-xS-000x-1S Stainless steel 316L
DR80-xB-000x-1S Nickel Plated BrassBonnet Material
Aluminum #2024
Diaphragm
Stainless steel 316L
Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Vespel(Standard)
O-ring
Viton
Outlet Pressure Ranges
DR80-xS-070x-1S 70bar(1,000psi)
DR80-xS-150x-1S 150bar(2,100psi)
DR80-xS-250x-1S 250bar(3,600psi)
DR80-xS-350x-1S 350bar(5,000psi)
DR80-xS-500x-1S 500bar(7,200psi)
DR80-xS-700x-1S 700bar(10,000psi)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
DR80-xS-000x-1S-H1 +120°C Optional
DR80-xS-000x-1S-H2 +250°C Optional
DR80-xS-000x-1S-H3 +320°C Optional
+120°C ~ +540°C (+328°F ~ +1000°F) OptionalFlow Capacity
DR80-xx-000x-1S Cv=0.06 Standard
DR80-xx-000x-1O Cv=0.2 OptionalStandard Optional
Panel Mounting Bracket
Inlet & Outlet Gauge, CGA, etc..Weight
2.4kg
Products Feature

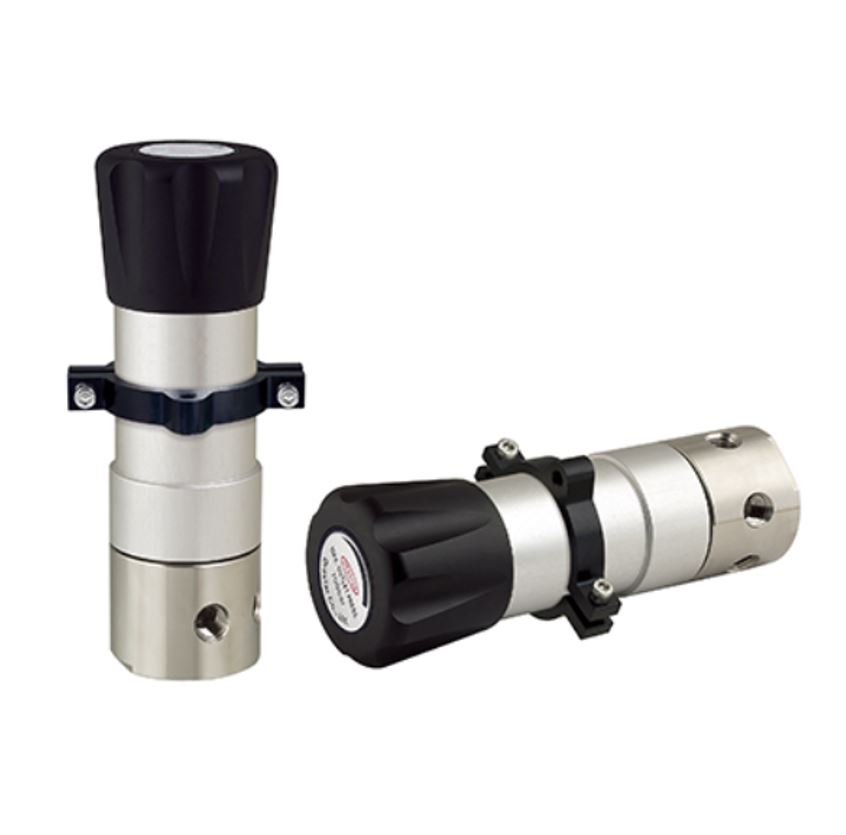

Ultra High-Pressure Regulators(NPT 1/4″ 1/2″)
DR80 시리즈는 드라스타가 독자 개발한 Piston Diaphragm 방식을 적용하여 초 고압의 가스 및 액체에서도 더욱 안전하게 사용할 수 있도록 개발된 제품입니다.
◈ 본체와 내부의 모든 부품은 Stainless Steel 316L로 제작하여 부식성 가스 또는 액체 등에서 안심하고 사용할 수 있습니다.
◈ 입구압력은 420bar (6000psi)에서 최대 700bar(10000psi) 사용 가능하고 출구 압력은 10bar(145psi) ~ 최대 700bar(10000psi)까지 사용 가능하도록 설계된 초 고압용 레귤레이터입니다.
◈ 배관 사이즈는 1/4〃, 1/2" NPT type이 가능합니다.◈ 1/4” & 1/2” NPT type
◈ Suitable for the high pressure labs, industrial control
◈ Inlet pressures are 700bar(10000psig) or 420bar(6000psig) and outlet pressures are 70bar(1000psig), 150bar(2100psig), 250bar(3600psig), 350bar(5000psig), 500bar(7200psig), 700bar(10000psig)
◈ Panel mounting bracket available as option
◈ Design proof pressure: 150% of maximum rated
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

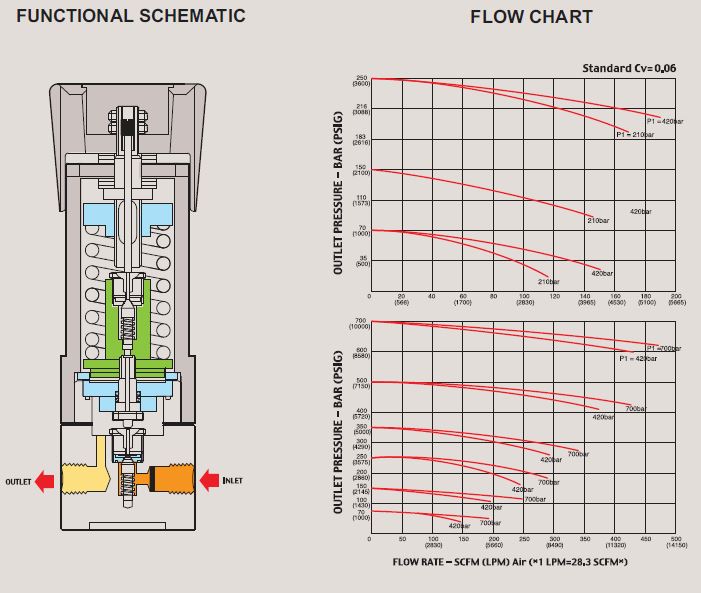

FUNCTIONAL SCHEMATIC

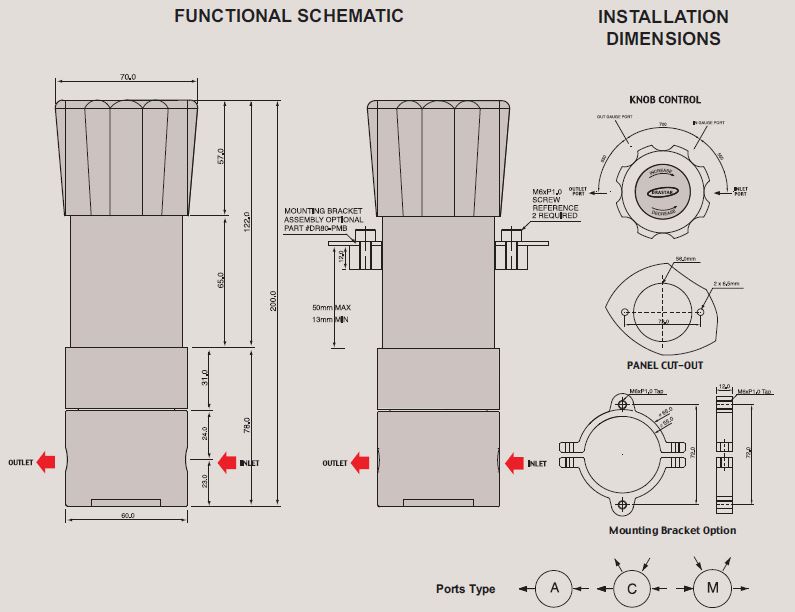

SCHEMATIC
