Home > Product > High Pressure & High Flow
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

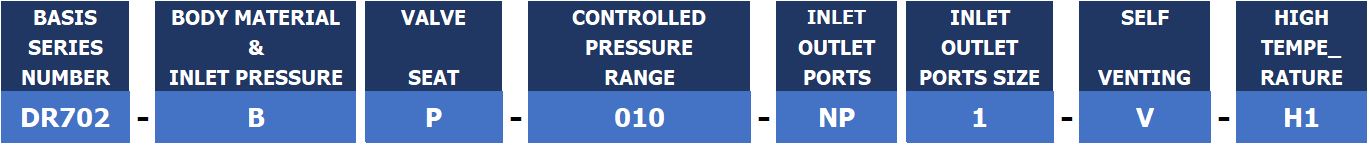

Ordering Information
DR701 = | 1 | B = Brass | P = Teflon | 1 | 010=10bar(145psi) | 1 | NP = NPT | 1 = 1/2" | 1 | 무기호= | 1 | 무기호= | ||
Bolt Control | 1 | 100bar (1500psi) | 1 | 1 | Standard | Standard | 1 | Non | 1 | -40°C ~ | ||||
1 | V = Vespel | 1 | 025=25bar (362psi) | 1 | 1 | Self-Venting | 1 | +70°C | ||||||
DR702 = | 1 | S = STS 316L | *SH model | 1 | 1 | BS = BSP | 2 = 3/4" | 1 | Standard | 1 | Standard | |||
Knob Control | 1 | 200bar (3000psi) | Vespel | 1 | 050=50bar(725psi) | 1 | 1 | 1 | ||||||
1 | Standard | 1 | 1 | 3 = 1" | 1 | V = | 1 | H1 =120°C | ||||||
1 | SH = STS 316L | 1 | 070=70bar(1000psi) | 1 | 1 | Self-Venting | 1 | |||||||
1 | 420bar (6000psi) | 1 | 1 | 1 | 1 | H2 =250°C | ||||||||
1 | *ONLY STS 316L | 1 | 150=150bar(2100psi) | 1 | 1 | 1 | ||||||||
* SH model ONLY | ||||||||||||||
1 | 1 | 1 | 1 | 1 | ||||||||||
1 | 1 | 250=250bar(3600psi) | 1 | 1 | 1 | |||||||||
* SH model ONLY | ||||||||||||||
1 | 1 | 1 | 1 | 1 | ||||||||||
1 | 1 | 350=350bar(5000psi) | 1 | 1 | 1 | |||||||||
* SH model ONLY | ||||||||||||||
1 | 1 | 1 | 1 | 1 | ||||||||||
① | 1 | ② | 1 | ① | 1 | ③ | ③ | 1 | ③ | 1 | ② |
① 해당 항목은
Specification
| ||||||||||||||||||||||||||||
|

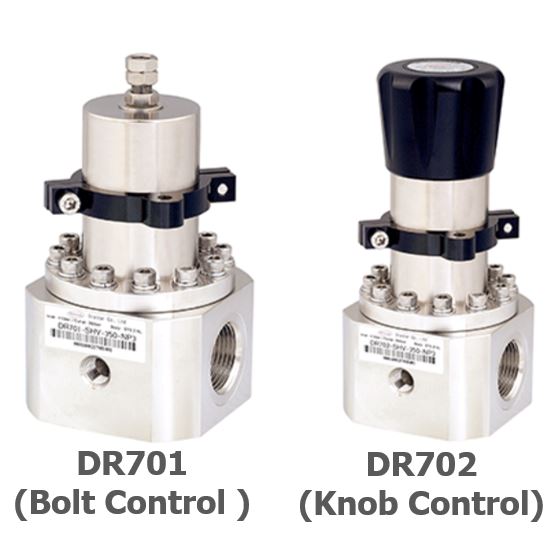

High Flow and High Pressure Regulators(NPT or BSP 1/2″ 3/4″ 1″)
DR70 시리즈는 물, 케미칼, Liquid 또는 가스 등 많은 유량을 필요로 하는 배관라인 등에 가장 적합한 제품입니다.
◈ DR70 모델은 자체적으로 압력이 상승하는 것을 완전히 보정해주기(잡아주기) 때문에 입구압력의 변화가 큰 경우에도 출구압력은 변화 없이 안정적으로 정밀하게 유지시켜 줄 수 있습니다.
◈ 본체의 재질은 모델에 따라 Stainless Steel 316L또는 Brass로 이루어졌으며, 배관 사이즈는 NPT or BSP 1/2”, 3/4”, 1”까지 선택 가능하며 Cv=3.5 입니다. ◈ 입구 압력은 Brass 모델은 100bar(1450psig), Stainless Steel 제품은 420bar(6000psi)까지 사용 가능하고 출구압력은 모델에 따라 2bar(29psig) ~ 350bar(5000psi)까지 사용 가능합니다.
◈ 1/2”, 3/4”, 1” NPT or BSP type available
◈ Drop-preventing function is built in
◈ Suitable for the industrial control
◈ Inlet pressures are 420bar(6000psi) or 100bar(1450psi) and outlet pressures are 10bar(145psig), 25bar(360psig), 50bar(720psig), 70bar(1000psig), 150bar(2100psig), 250bar(3600psig), and 350bar(5000psig)
◈ Panel mounting and wall mounting bracket available as option
◈ Design proof pressure: 150% of maximum rated
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다
※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

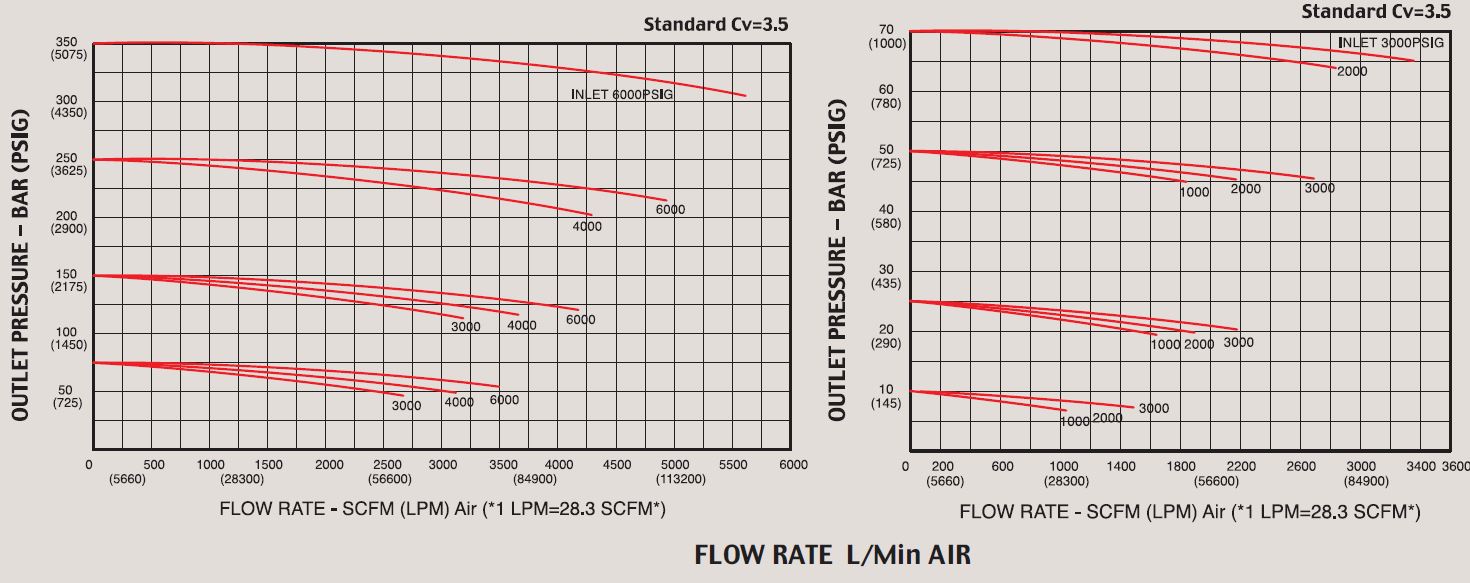

FLOW CHART

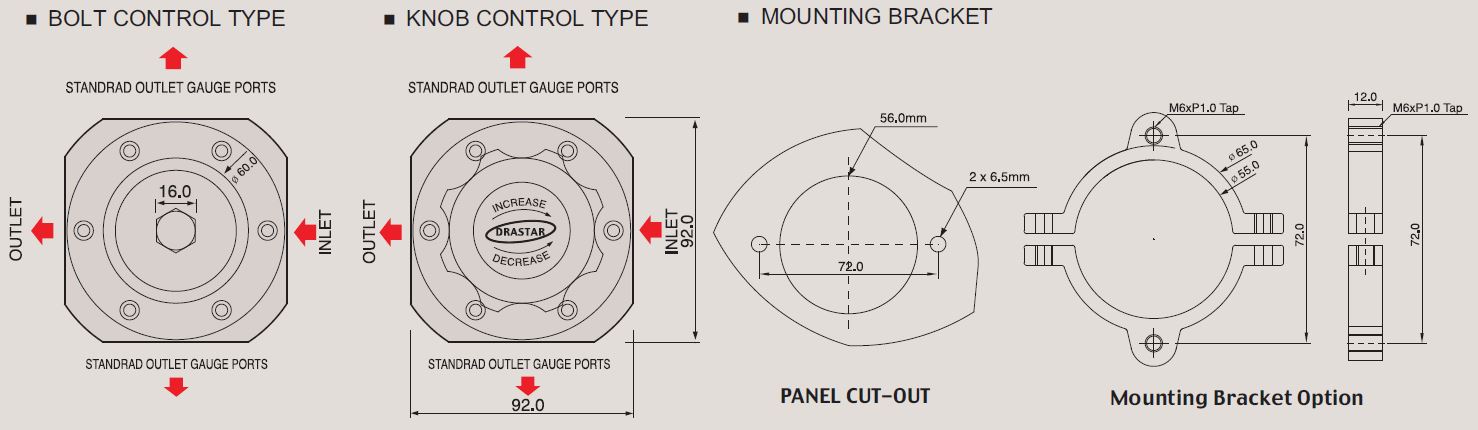

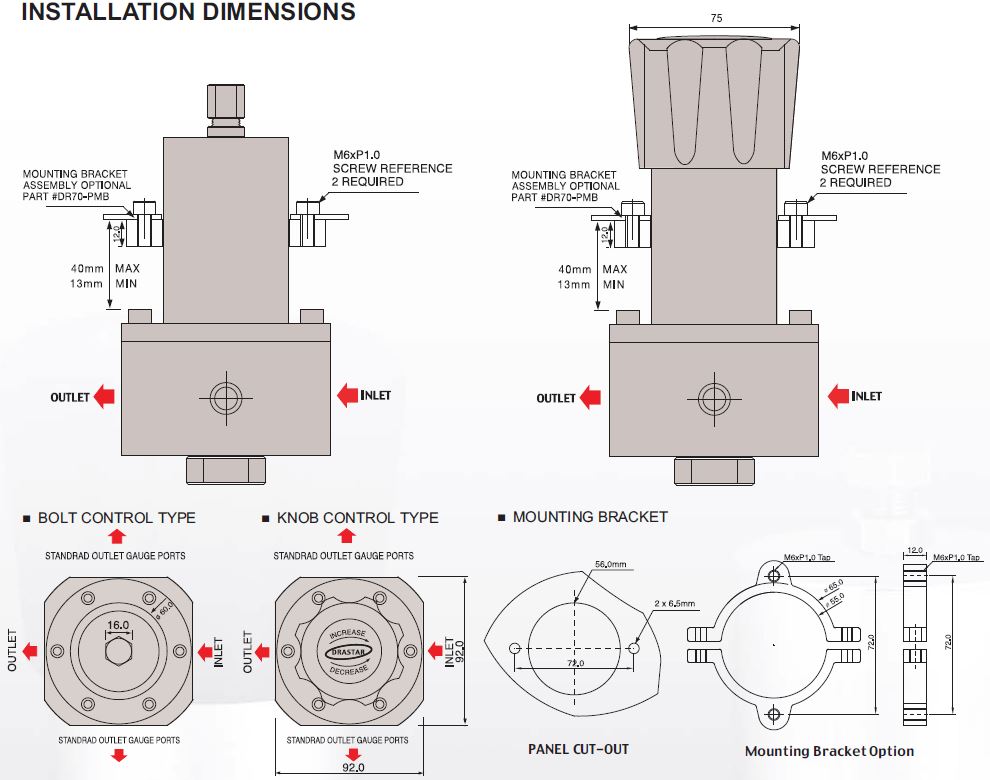

INSTALLATION DIMENSIONS
