Home > Product > Semiconductor(UHP)

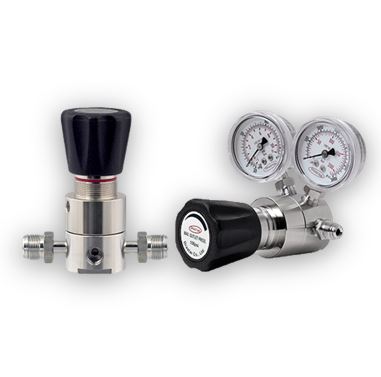

DRA100(non-tied type)
ㆍModel No. DRA100 Series(UHP VCR Single Stage Pressure Reducing Regulators)
ㆍ원산지 국산(Made in korea)
ㆍBonnet Material Nickel Plated Brass(Stainless steel 316L Optional)
ㆍGAUGE 미포함(필요시 옵션추가 가능↓)
ㆍ부가세(vat) 부가세 10%가 포함된 금액입니다.(추가비용 無)
ㆍ판매가 352,000원
ㆍ배송비
ㆍ필수옵션
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ총결제금액
Ordering Information.

※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)


사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

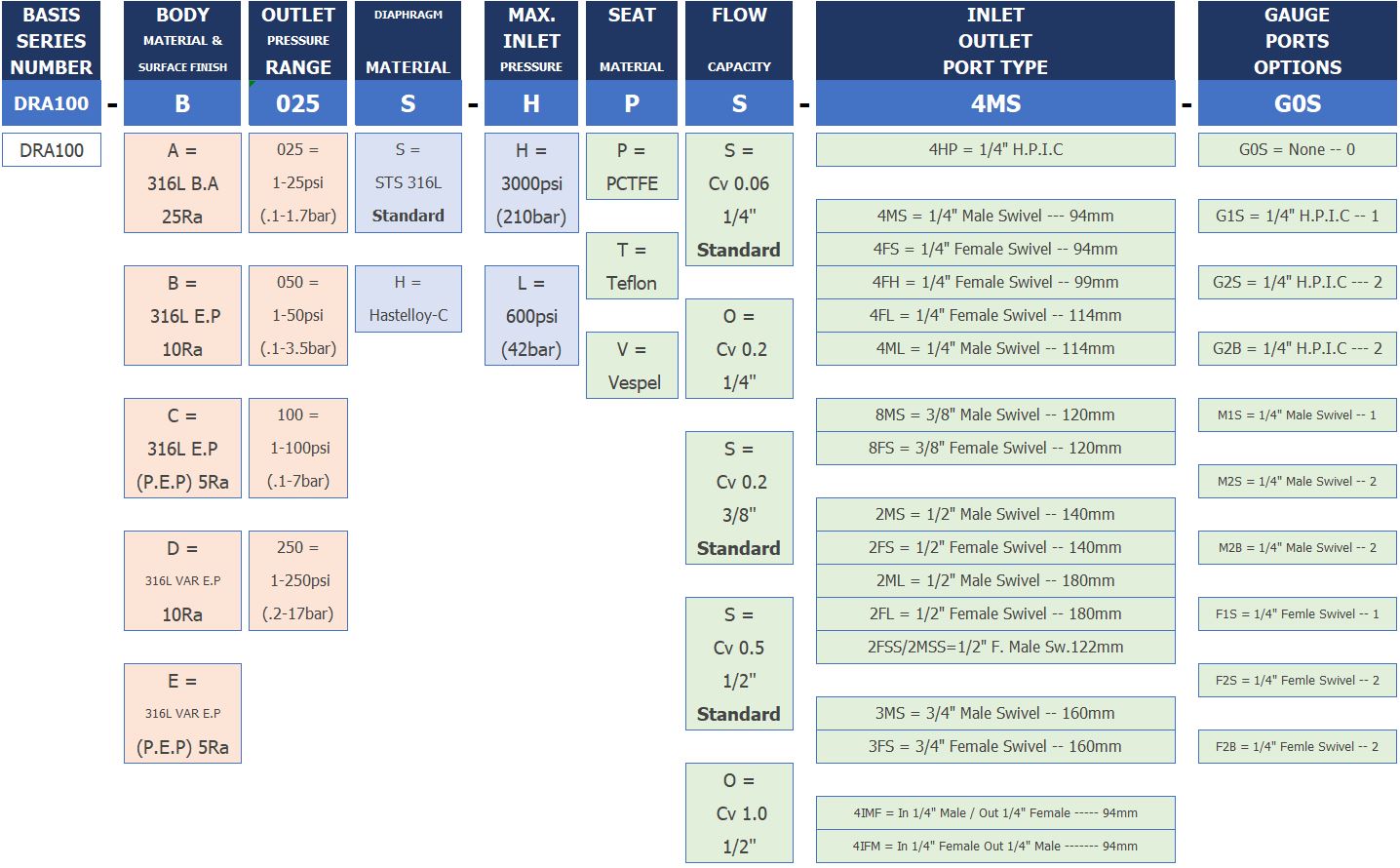

Ordering Information


DRA100 참고이미지6.JPG

DRA100 참고이미지7.JPG

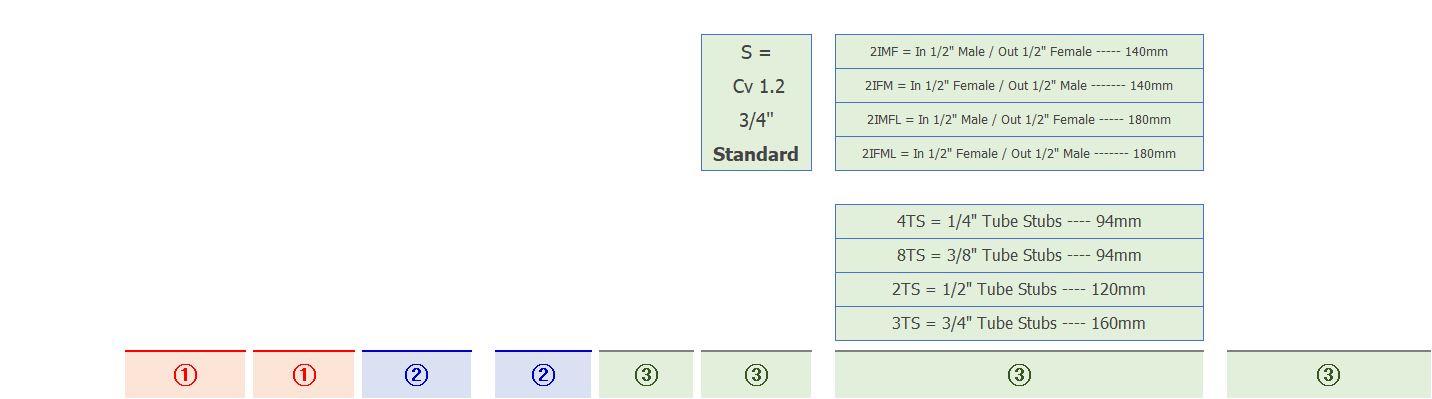

① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.

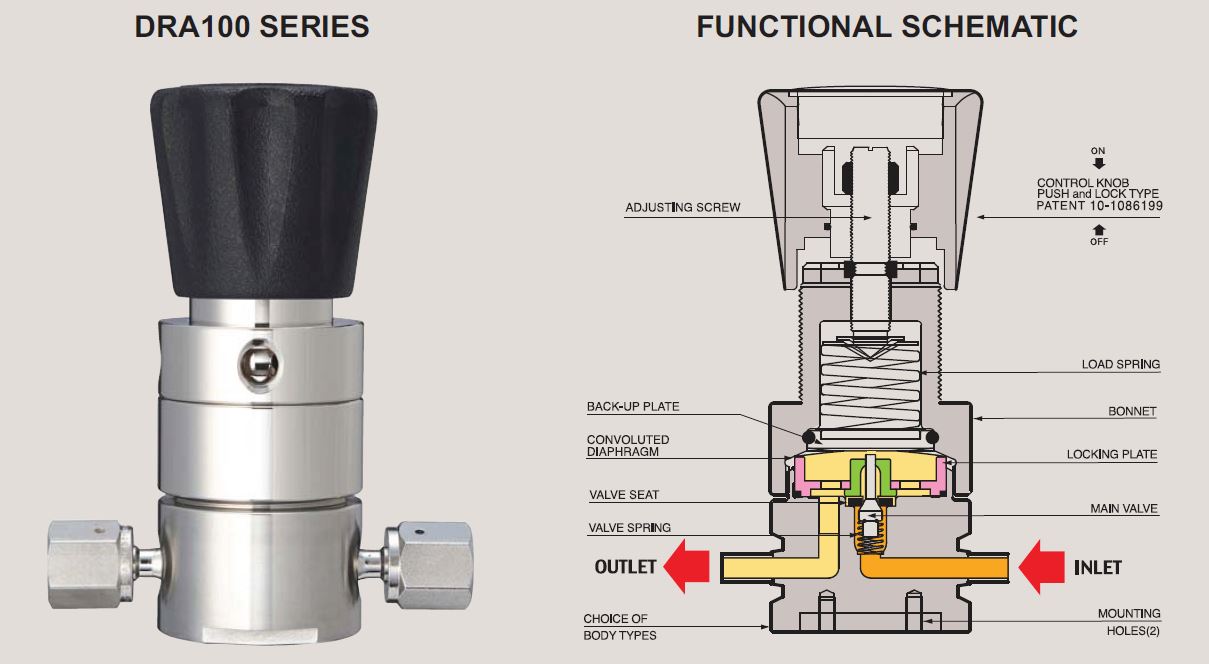

DRA100 SERIES

DRA100 참고이미지1.JPG
Specification&Products Feature

Specification

Ports

  DRA100-A100S-xxx-4MS-GxS   1/4"  Male
  DRA100-A100S-xxx-4FS-GxS    1/4"  Female
  DRA100-A100S-xxx-8MS-GxS   3/8"  Male
  DRA100-A100S-xxx-8FS-GxS    3/8"  Female
  DRA100-A100S-xxx-2MS-GxS   1/2"  Male
  DRA100-A100S-xxx-2FS-GxS    1/2"  Female
  DRA100-A100S-xxx-3MS-GxS   3/4"  Male
  DRA100-A100S-xxx-3FS-GxS    3/4"  Female

 Design Pressure

 150% maximum rated

 Leak Rate
 Certification

  to 1 x 10 -9 atm cc/sec Helium available.

 Body Materials

  DRA100-A100x-xxx-xxS-GxS 316L B.A ------------------ 25Ra
  DRA100-B100x-xxx-xxS-GxS 316L E.P ------------------ 10Ra
  DRA100-C100x-xxx-xxS-GxS 316L E.P(P.E.P) ------------5Ra
  DRA100-D100x-xxx-xxS-GxS 316L VAR E.P ---------------10Ra
  DRA100-E100x-xxx-xxS-GxS 316L VAR(P.E.P) ------------ 5Ra

 Bonnet Material

  Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

  DRA100-x100S-xxx-xxS-GxS  STS 316L
  DRA100-x100H-xxx-xxS-GxS  Hastelloy-C22

 Main Valve

  DRA100-A100S-xxx-xxS-GxS  Stainless steel 316L  Standard
  DRA100-B100H-xxx-xxS-GxS  Hastelloy-C22  Optional

 Valve Spring

  DRA100-A100S-xxx-xxS-GxS  Stainless steel 316L  Standard
  DRA100-B100H-xxx-xxS-GxS  Hastelloy-C22  Optional

 Valve Seat

  DRA100-B100S-xPx-xxS-GxS  PCTFE
  DRA100-B100S-xTx-xxS-GxS  Teflon
  DRA100-B100S-xVx-xxS-GxS  Vespel

 Inlet Pressure
 Ranges

  DRA100-A100S-Hxx-xxS-GxS   3000psi(210bar)
  DRA100-A100S-Lxx-xxS-GxS   600psi(42bar)

 Outlet Pressure
 Ranges

  DRA100-x025x-xxS-xMS-GxS   25psi(1.7bar)
  DRA100-x050x-xxS-xMS-GxS   50psi(3.4bar)
  DRA100-x100x-xxS-xMS-GxS   100psi(7bar)
  DRA100-x250x-xxS-xMS-GxS   250psi(17bar)

 Operating
 Temperature

  PCTFE -40°C ~ +60°C (-40°F ~ +140°F)
  Teflon -40°C ~ +70°C (-40°F ~ +165°F)
  Vespel -40°C ~ +170°C (-40°F ~ +350°F)

 Flow Capacity

  DRA100-x100x-xxS-4MS-GxS   1/4"  Cv=0.06
  DRA100-x100x-xxO-4MS-GxS   1/4"  Cv=0.2
  DRA100-x100x-xxS-8MS-GxS   3/8"  Cv=0.2
  DRA100-x100x-xxS-2MS-GxS   1/2"  Cv=0.5
  DRA100-x100x-xxO-2MS-GxS   1/2"  Cv=1.2
  DRA100-x100x-xxS-3MS-GxS   3/4"  Cv=1.2


Products Feature


UHP Low Pressure VCR Type(1/4" 3/8" 1/2" 3/4")


DRA100 시리즈는 초 고순도 반도체 제조용 특수 가스 라인, Bulk Gas Line, 기타 설비 라인 등에 사용하도록 개발된 UHP VCR Type Pressure Reducing Regulator입니다.


★ 반도체 생산 hook-up 라인 등에 사용 가능하도록 내부 표면은 BA 15Ra급 EP 10 Ra, 5Ra급까지 처리하였습니다.
★ 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택, 사용 할 수 있습니다.
★ 입구 압력은 최대 3000psig(210bar)이고 출구압력은 모델에 따라 5psi (0.3bar) ~ 최대 250psig(17bar)까지 사용할 수 있습니다.
★ 용접, 조립, 실험, 세정 등 모든 공정은 100-class와 10-class 크린룸에서 이루어집니다.


★ 사용 중 가스라인의 미세 진동 또는 외부적 요인등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 당사 특허 10-1370537 Push and Lock 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

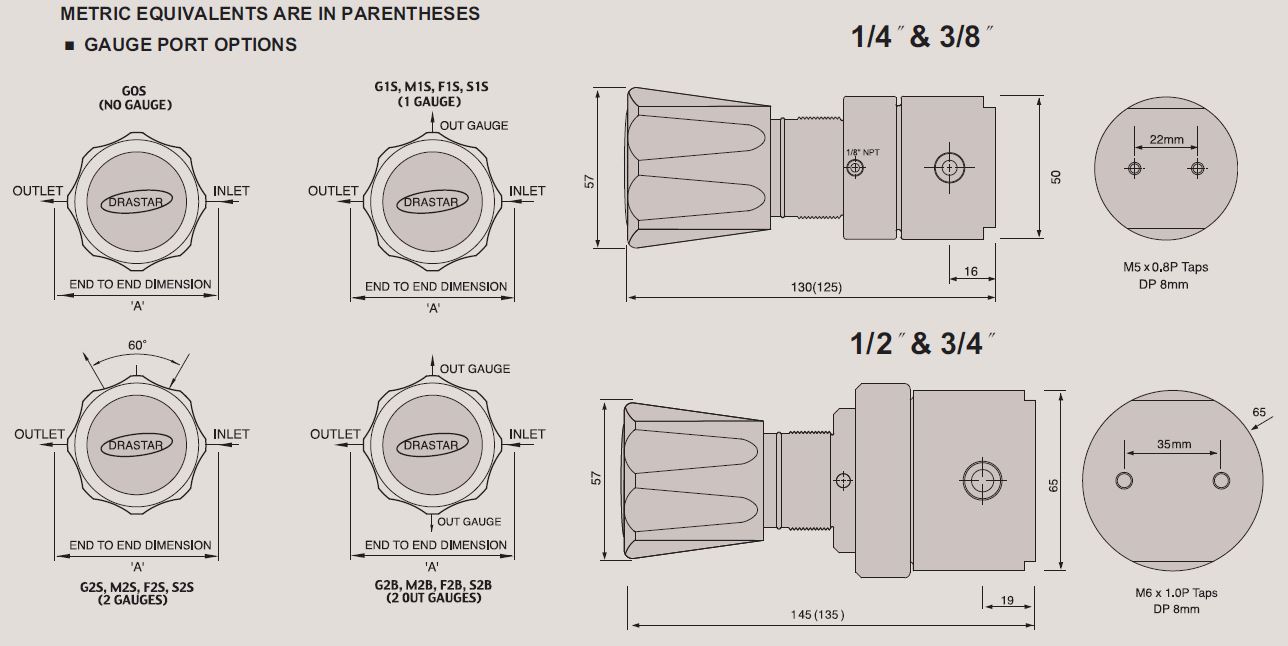

INSTALLATION DIMENSIONS

DRA100 참고이미지2.JPG

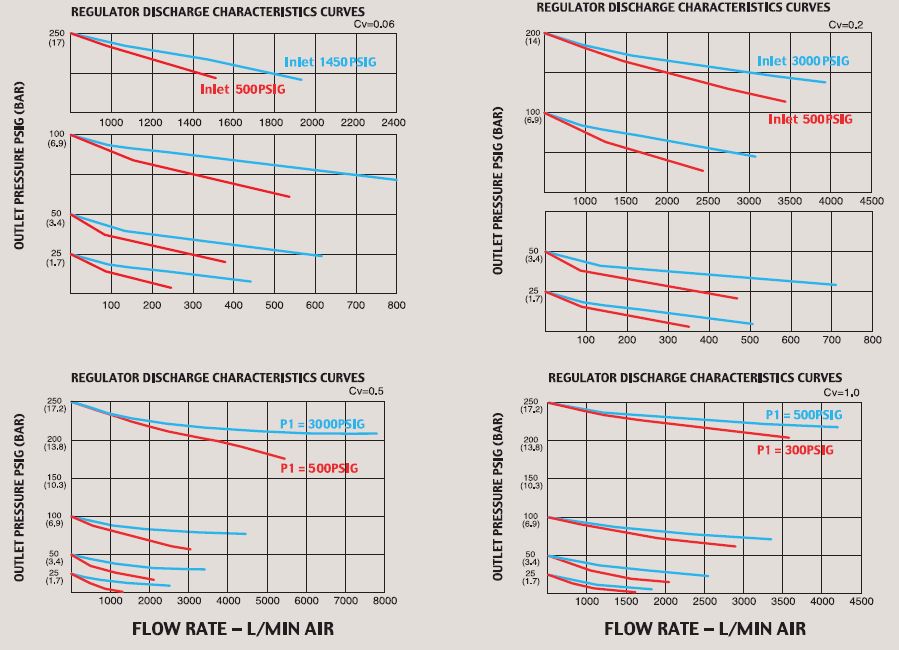

FLOW CHART

DRA100 참고이미지3.JPG
