Home > Product > Semiconductor(UHP)

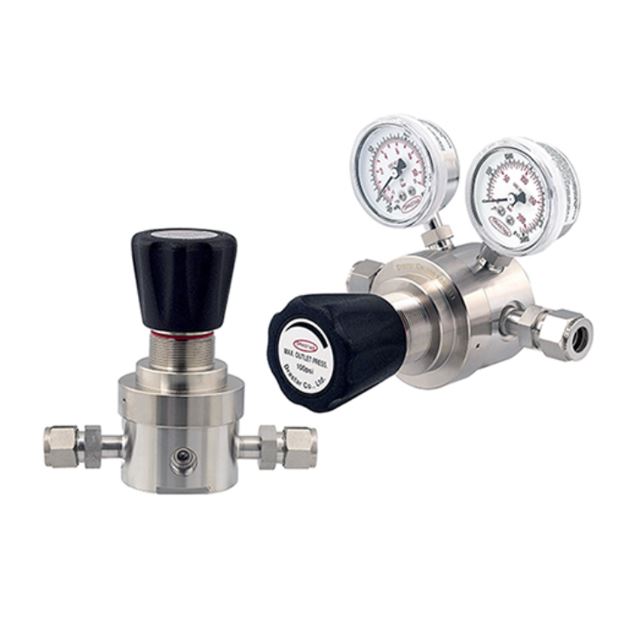

DRA700 (Lok type)
ㆍModel No. DRA700 Series(Lock type Pressure Reducing Regulators)
ㆍ원산지 국산(Made in korea)
ㆍBody Materials Stainless steel 316L
ㆍGAUGE(게이지) 미포함(필요시 옵션추가 가능↓)
ㆍ부가세(vat) 부가세 10%가 포함된 금액입니다.(추가비용 無)
ㆍ판매가 352,000원
ㆍ배송비
ㆍ필수옵션
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ추가구성
ㆍ총결제금액
Ordering Information.

※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)


사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

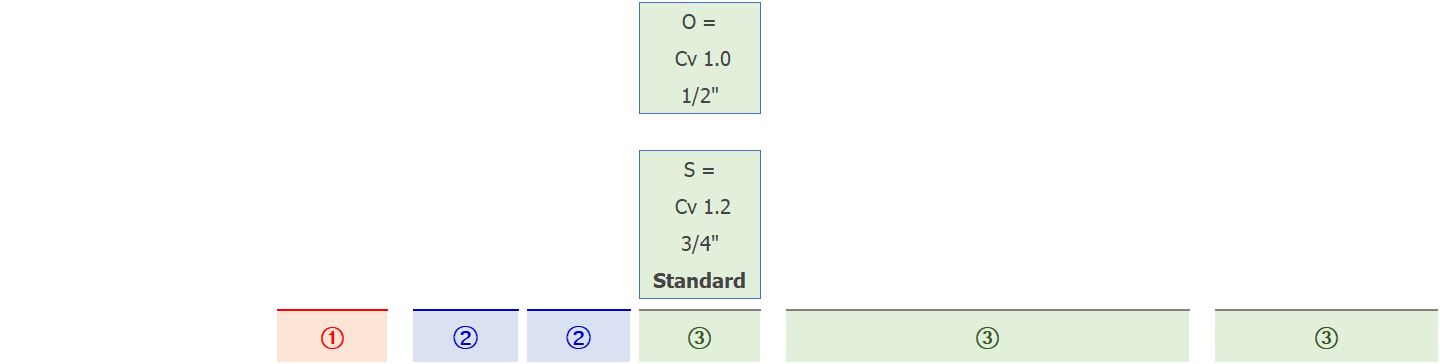

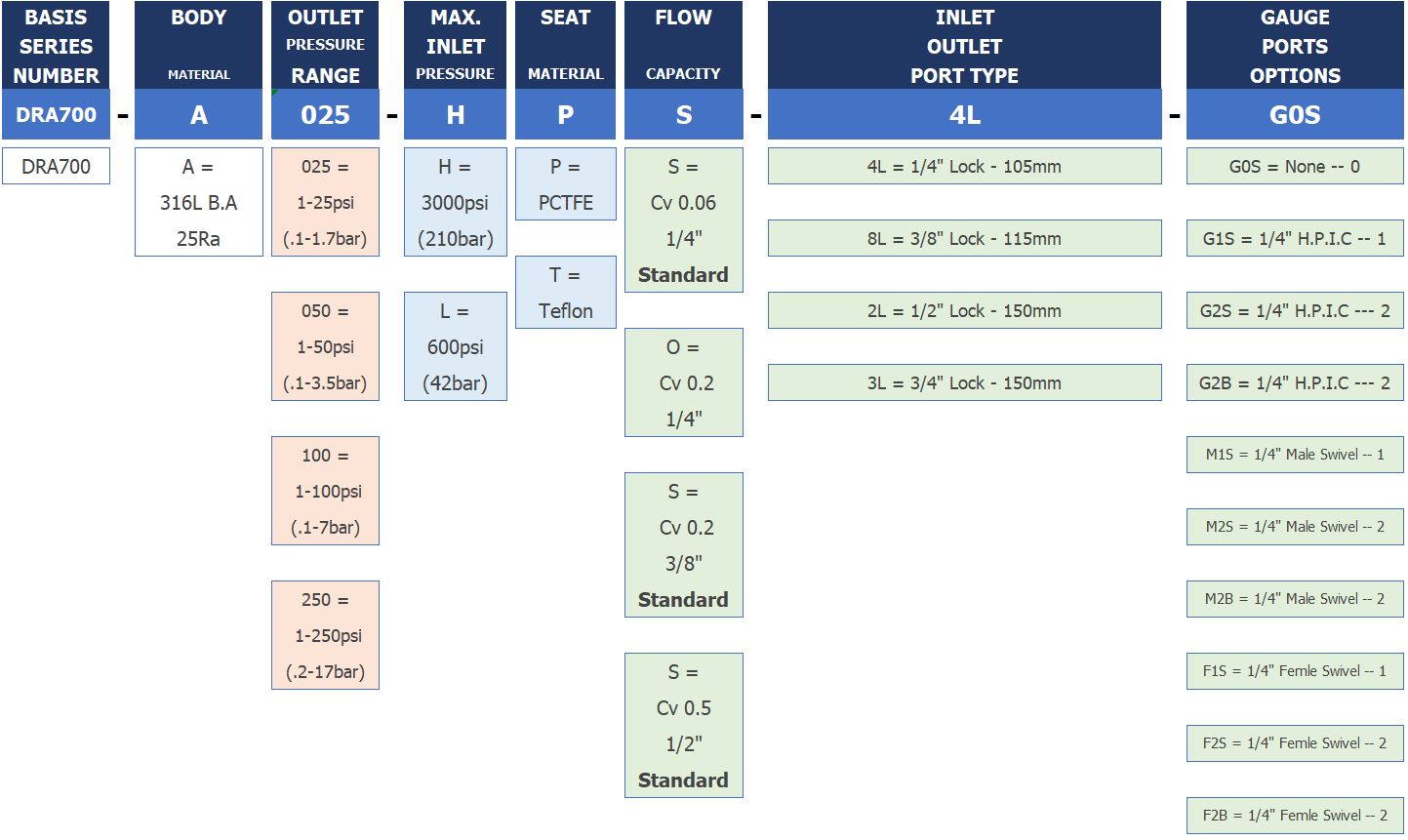

Ordering Information


DRA700 추가이미지5.JPG


DRA700 추가이미지6.JPG




① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.

Specification&Products Feature

Specification

Ports

 DRA700-A100-xxx-4L-GxS   1/4"  Lock type
 DRA700-A100-xxx-8L-GxS   3/8"  Lock type
 DRA700-A100-xxx-2L-GxS   1/2"  Lock type
 DRA700-A100-xxx-3L-GxS   3/4"  Lock type

 Design Pressure

 150% maximun rated

 Leak Rate
 Certification

 to 1 x 10 -9 atm cc/sec Helium available.

 Body Materials

 DRA700 Series (316L Standard) B.A ---------- 25Ra

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

 Stainless steel 316L

 Main Valve

 Stainless steel 316L

 Valve Spring

 Stainless steel 316L

 Valve Seat

 DRA700-A100-xPx-xL-GxS  PCTFE
 DRA700-A100-xTx-xL-GxS  Teflon

 Inlet Pressure
 Ranges

 DRA700-A100-Hxx-xL-GxS   3000psi(210bar)
 DRA700-A100-Lxx-xL-GxS   600psi(42bar)

 Outlet Pressure
 Ranges

 DRA700-A025-xxS-xL-GxS   25psi(1.7bar)
 DRA700-A050-xxS-xL-GxS   50psi(3.4bar)
 DRA700-A100-xxS-xL-GxS   100psi(7bar)
 DRA700-A250-xxS-xL-GxS   250psi(17bar)

 Operating
 Temperature

 PCTFE -40°C ~ +60°C (-40°F ~ +140°F)
 Teflon -40°C ~ +70°C (-40°F ~ +165°F)

 Flow Capacity

 DRA700-A100x-xxS-4L-GxS   1/4"  Cv=0.06
 DRA700-A100x-xxO-4L-GxS   1/4"  Cv=0.2
 DRA700-A100x-xxS-8L-GxS   3/8"  Cv=0.2
 DRA700-A100x-xxS-2L-GxS   1/2"  Cv=0.5
 DRA700-A100x-xxO-2L-GxS   1/2"  Cv=1.2
 DRA700-A100x-xxS-3L-GxS   3/4"  Cv=1.2


Products Feature

Lock type Low Pressure Regulator (1/4” 3/8” 1/2” 3/4”)

DRA700 시리즈는 내부 표면을 B.A. 25Ra급으로 처리하여 최적의 세정과 성능을 갖추고 Hook-up Line, Bulk Gas Line 및 고순도 가스등에 적합한 경제적인 Pressure Reducing Regulator입니다.


★ 반도체 생산 라인 등에 적합한 제품으로 내부 표면은 B.A. 25Ra 등급으로 처리하였습니다.
★ Locking-plate seal system (당사 특허 #10-0753280)적용으로 파티클(particle) 방지 기능이 더욱 강화되었습니다.
★ 입구 압력은 3000psig (210bar) or 600psig (42bar)이고 출구압력은 모델에 따라 5psig (0.3bar)에서 최대 250psig (17bar)까지 사용 가능하고, 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택 가능합니다.
★ 조립, 용접, 실험과 세정까지의 모든 공정은 100-class와 10-class 크린룸에서 작업이 이루어 집니다.


★ Lock type economical regulator
★ Surfaces finishes to B.A. 25Ra microinch
★ Push and lock type handle (DRASTAR patent #10-1086199) mounted
★ Threadless type: enhanced particle prevention by adopting the locking-plate seal system (DRASTAR patent #10-0753280)
★ All works of welding, assembly, test and cleaning are performed in class 100 and class 10 clean-rooms
★ Design proof pressure: 150% of maximum rated
★ Applicable for hook-up line of Semiconductor process


※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

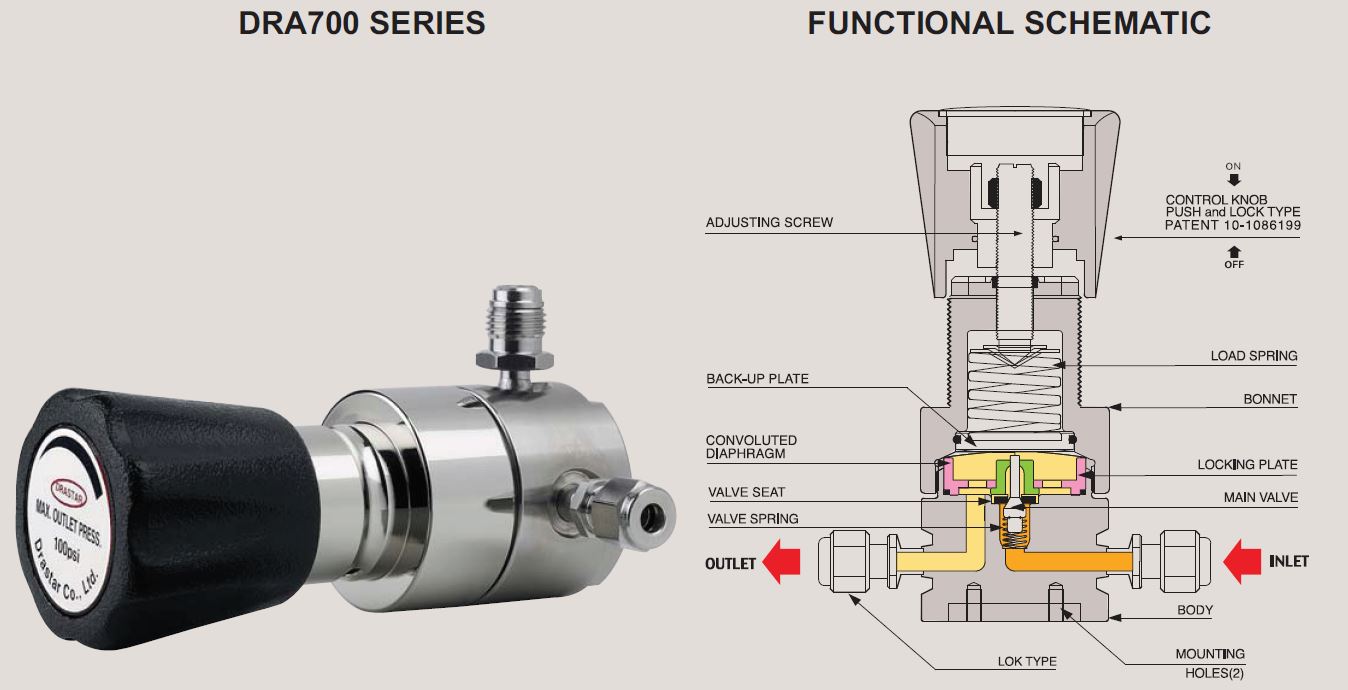

FUNCTIONAL SCHEMATIC

DRA700 추가이미지1.JPG

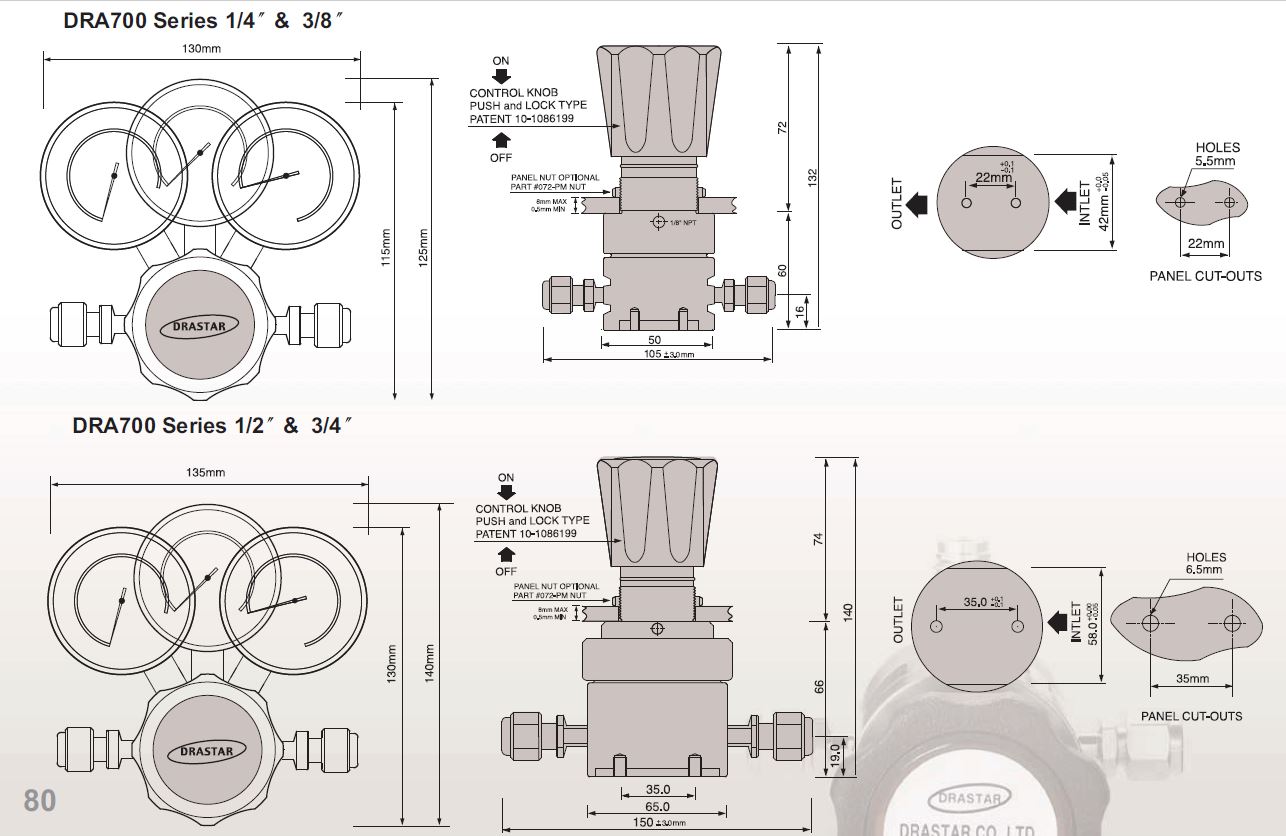

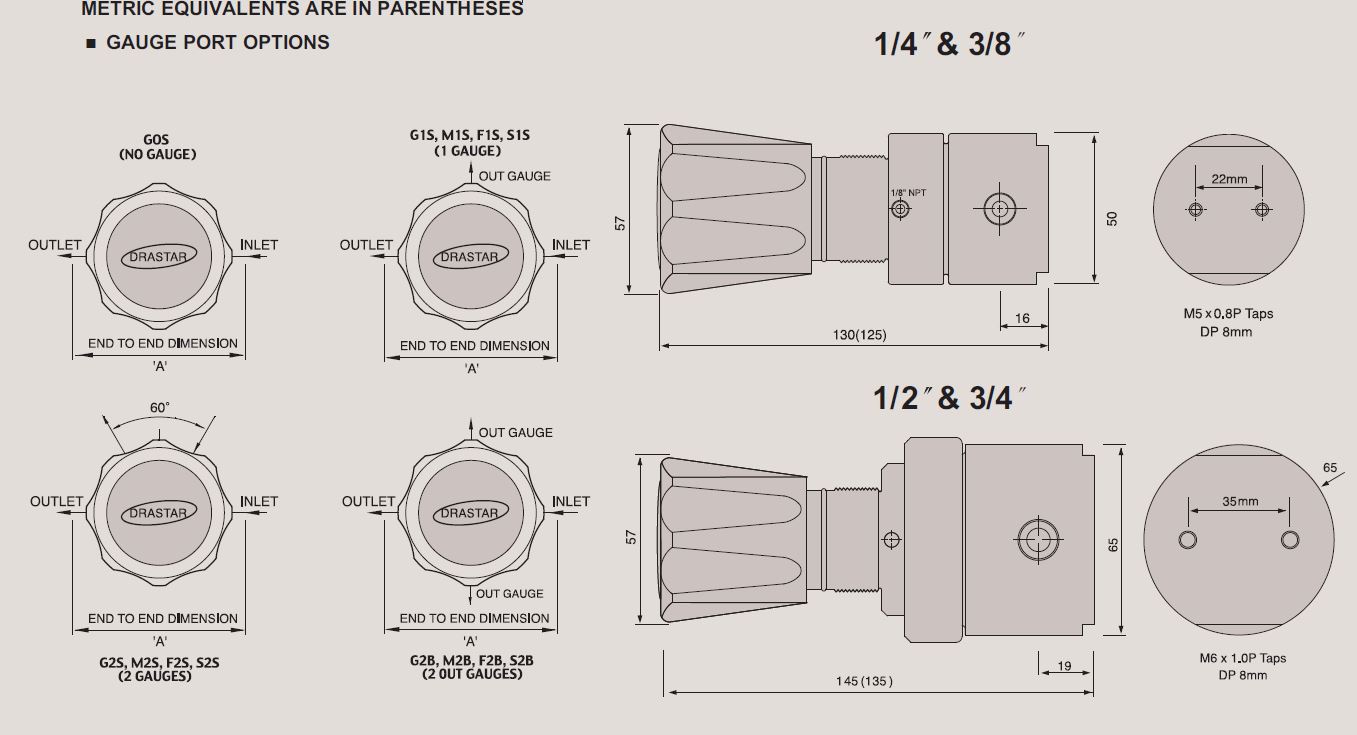

INSTALLATION DIMENSIONS

DRA700 추가이미지2.JPG

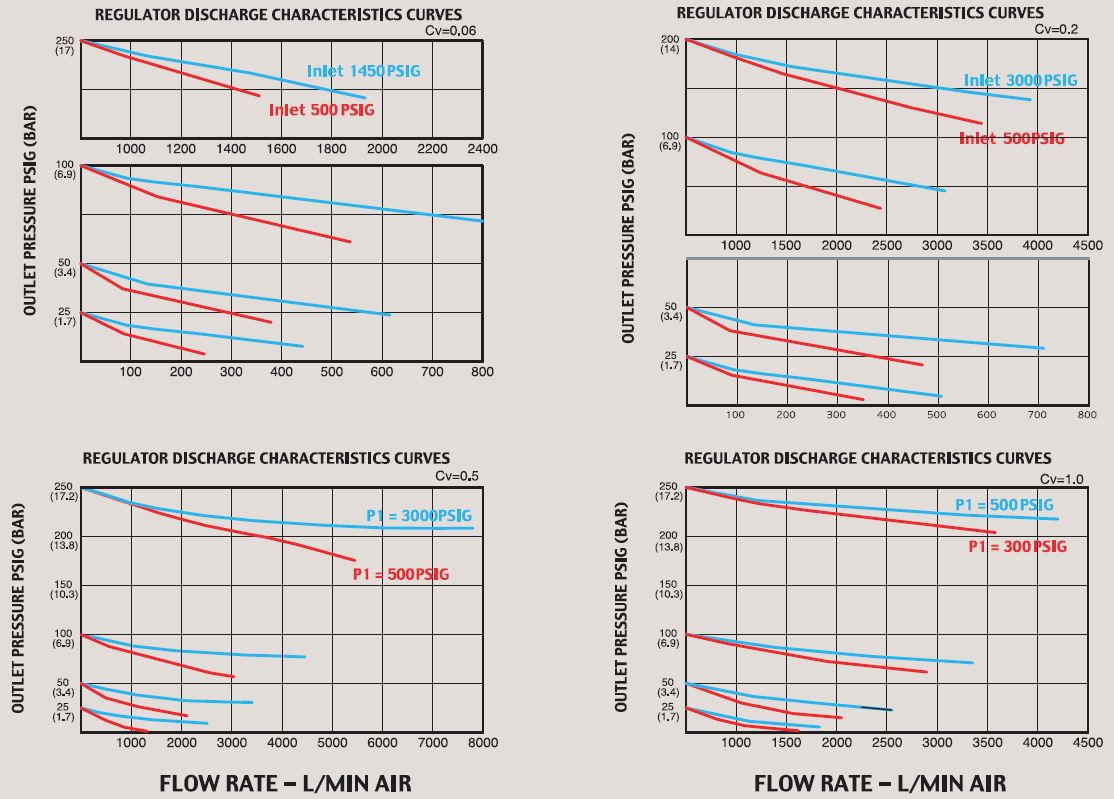

FLOW CHART

DRA700 추가이미지3.JPG


DRA700 추가이미지4.JPG
