- Ordering Information.
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

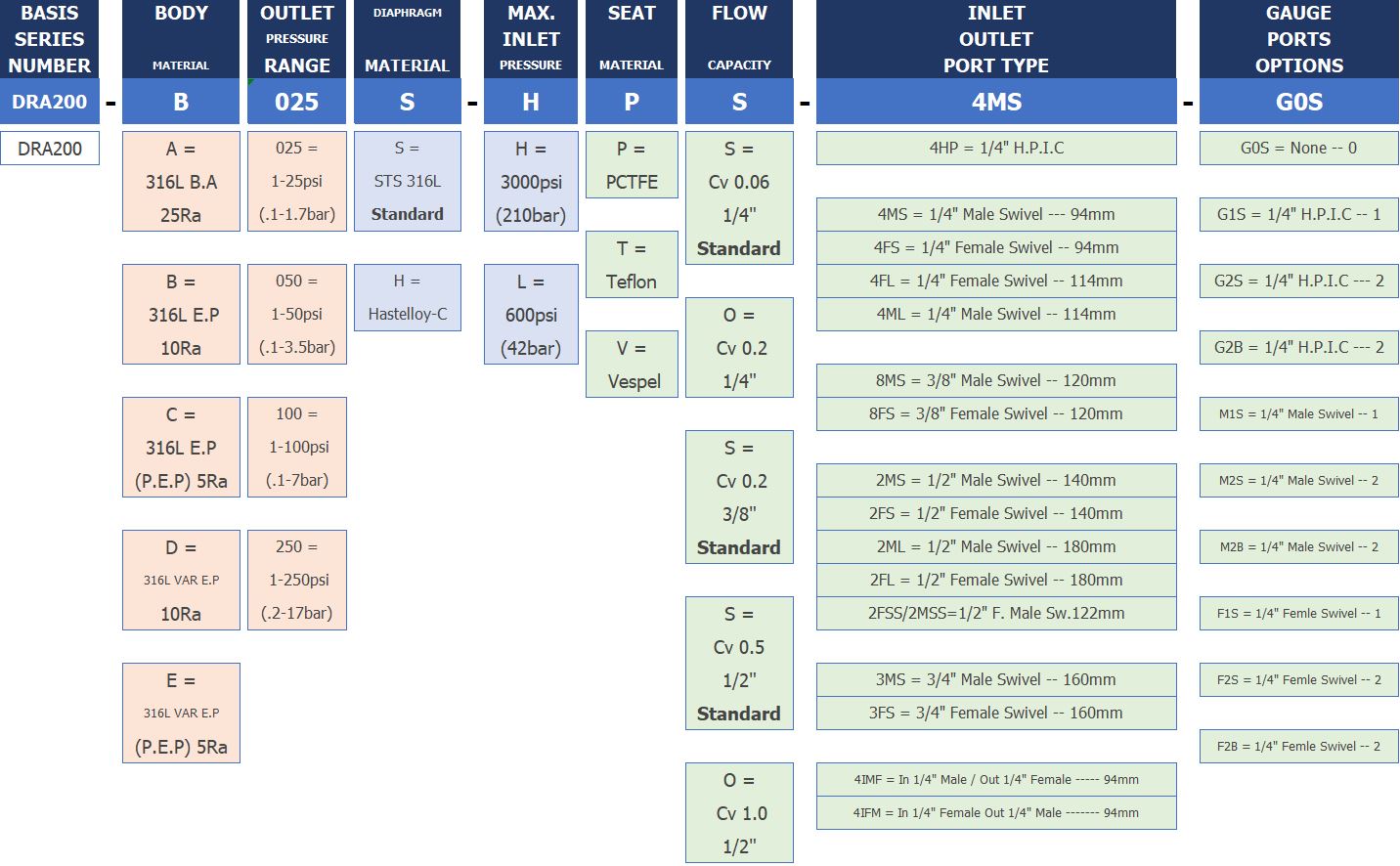

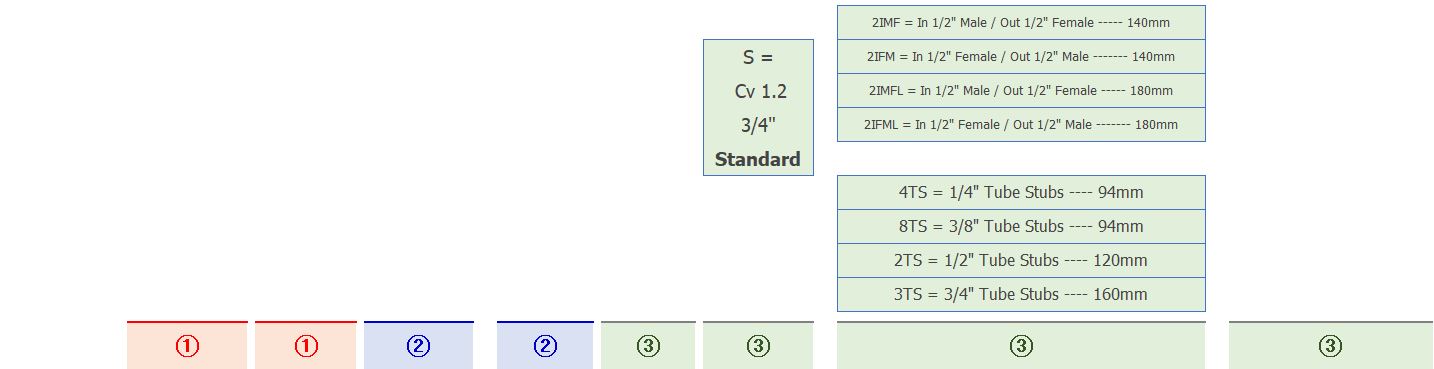

Ordering Information
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.
- Specification&Products Feature
Specification
Ports
DRA200-A100S-xxx-4MS-GxS 1/4" Male
DRA200-A100S-xxx-4FS-GxS 1/4" Female
DRA200-A100S-xxx-8MS-GxS 3/8" Male
DRA200-A100S-xxx-8FS-GxS 3/8" Female
DRA200-A100S-xxx-2MS-GxS 1/2" Male
DRA200-A100S-xxx-2FS-GxS 1/2" Female
DRA200-A100S-xxx-3MS-GxS 3/4" Male
DRA200-A100S-xxx-3FS-GxS 3/4" FemaleDesign Pressure
150% maximun rated
Leak Rate
Certificationto 1 x 10 -9 atm cc/sec Helium available.
Body Materials
DRA200-A100x-xxx-xxS-GxS 316L BA -------------- 25Ra
DRA200-B100x-xxx-xxS-GxS 316L EP ------------- 10Ra
DRA200-C100x-xxx-xxS-GxS 316L EP(P.E.P) -------5Ra
DRA200-D100x-xxx-xxS-GxS 316L VAR EP ----------10Ra
DRA200-E100x-xxx-xxS-GxS 316L VAR EP(P.E.P) --- 5RaBonnet Material
Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm
DRA200-x100S-xxx-xxS-GxS STS 316L
DRA200-x100H-xxx-xxS-GxS Hastelloy-CMain Valve
DRA200-A100S-xxx-xxS-GxS Stainless steel 316L Standard
DRA200-B100H-xxx-xxS-GxS Hastelloy-C OptionalValve Spring
DRA200-A100S-xxx-xxS-GxS Stainless steel 316L Standard
DRA200-B100H-xxx-xxS-GxS Hastelloy-C OptionalValve Seat
DRA200-B100S-xPx-xxS-GxS PCTFE
DRA200-B100S-xTx-xxS-GxS Teflon
DRA200-B100S-xVx-xxS-GxS VespelInlet Pressure
RangesDRA200-A100S-Hxx-xxS-GxS 3000psi(210bar)
DRA200-A100S-Lxx-xxS-GxS 600psi(42bar)Outlet Pressure
RangesDRA200-x025x-xxS-xMS-GxS 25psi(1.7bar)
DRA200-x050x-xxS-xMS-GxS 50psi(3.4bar)
DRA200-x100x-xxS-xMS-GxS 100psi(7bar)
DRA200-x250x-xxS-xMS-GxS 250psi(17bar)Operating
TemperaturePCTFE -40°C ~ +60°C (-40°F ~ +140°F)
Teflon -40°C ~ +70°C (-40°F ~ +165°F)
Vespel -40°C ~ +170°C (-40°F ~ +350°F)Flow Capacity
DRA200-x100x-xxxS-4MS-GxS 1/4" Cv=0.06
DRA200-x100x-xxxO-4MS-GxS 1/4" Cv=0.2
DRA200-x100x-xxxS-8MS-GxS 3/8" Cv=0.2
DRA200-x100x-xxxS-2MS-GxS 1/2" Cv=0.5
DRA200-x100x-xxxO-2MS-GxS 1/2" Cv=1.2
DRA200-x100x-xxxS-3MS-GxS 3/4" Cv=1.2Products Feature

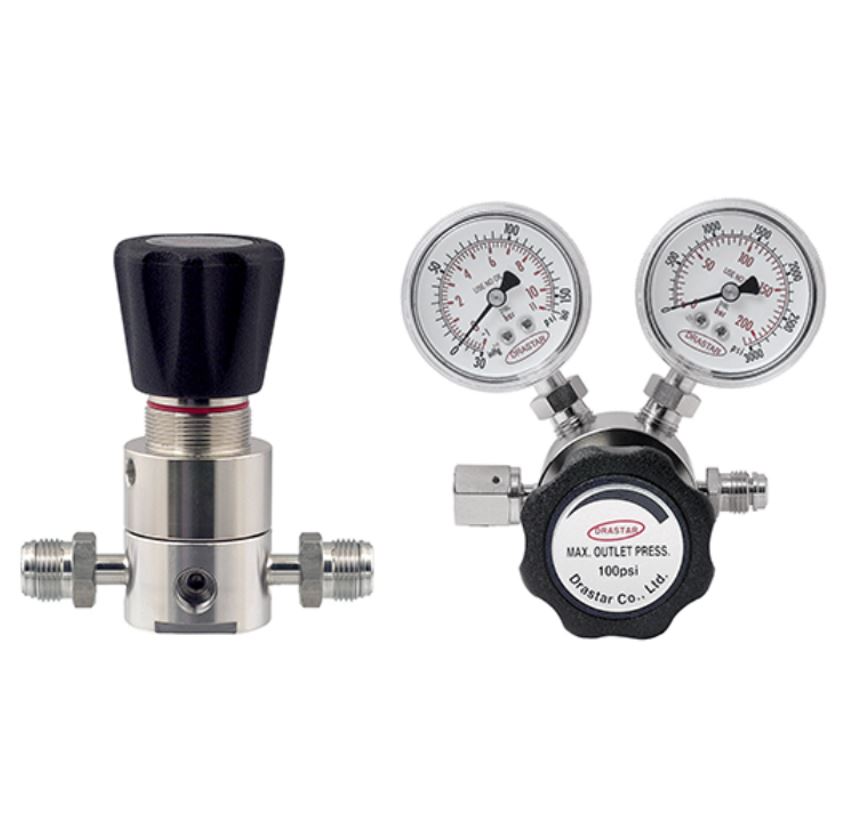

UHP Tied Diaphragm Low Pressure VCR(1/4” 3/8” 1/2” 3/4”)
DRA200 시리즈는 초고순도 반도체 제조용 Gas Cabinet, 특수 가스 라인, Valve Manifold Boxes, 기타 연구실 등에 적합하도록 개발된 Tied type 저압용 Pressure Reducing Regulator입니다.
◈ 다이아후렘과 메인밸브를 연결시킨 Tied-Diaphragm 타입으로 밸브시트에 이물질이 형성되더라도 압력이 누설되지 않도록 최고의 안전성을 고려하여 설계된 제품입니다.
◈ 이물질 발생을 방지하기 위해 DI water 세정과 표면은 B.A. 25Ra, E.P. 10Ra 또는 5Ra microinch등급까지 처리되었습니다.
◈ 특히 독성 가스, 발화성 가스, 고부식성 가스 등으로 인해 다이아후렘이 파열되는 것으로부터 보호하는데 유용합니다.
◈ Locking-plate seal system (당사 특허 #10-0753280)적용으로 파티클(particle) 방지 기능이 더욱 강화되었습니다.
◈ 입구 압력은 3,000psig(210bar) or 600psig (42bar)이고 출구압력은 5psig(0.3bar)에서 최대 250psig(17bar)까지 사용 가능하며, 용도에 따라 2-ports, 3-ports 또는 4-ports 선택 가능합니다.
◈ 용접, 조립, 실험, 세정 등 모든 공정은 100-class와 10-class 크린룸에서 작업이 이루어집니다.◈ 1/4”, 3/8”, 1/2”, and 3/4” VCR type
◈ Tied-diaphragm design for positive shut-off and protecting the rupture of diaphragm
◈ Surfaces finishes to B.A. 25Ra, E.P. 10 Ra or E.P. 5 Ra microinch
◈ Push and lock type handle (DRASTAR patent No.10-1086199) mounted
◈ Threadless type: enhanced particle prevention by adopting the locking-plate seal system (DRASTAR patent #10-0753280)
◈ All works of welding, assembly, test and cleaning are performed in class 100 and class 10 clean-rooms
◈ Design proof pressure: 150% of maximum rated
◈ Applicable for Semiconductor manufacturing gas line, toxic gases, pyrophoric gases, and high corrosive gases※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 #10-1086199)를 적용하여 사용하기에 더욱 편리함합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.
FUNCTIONAL SCHEMATIC

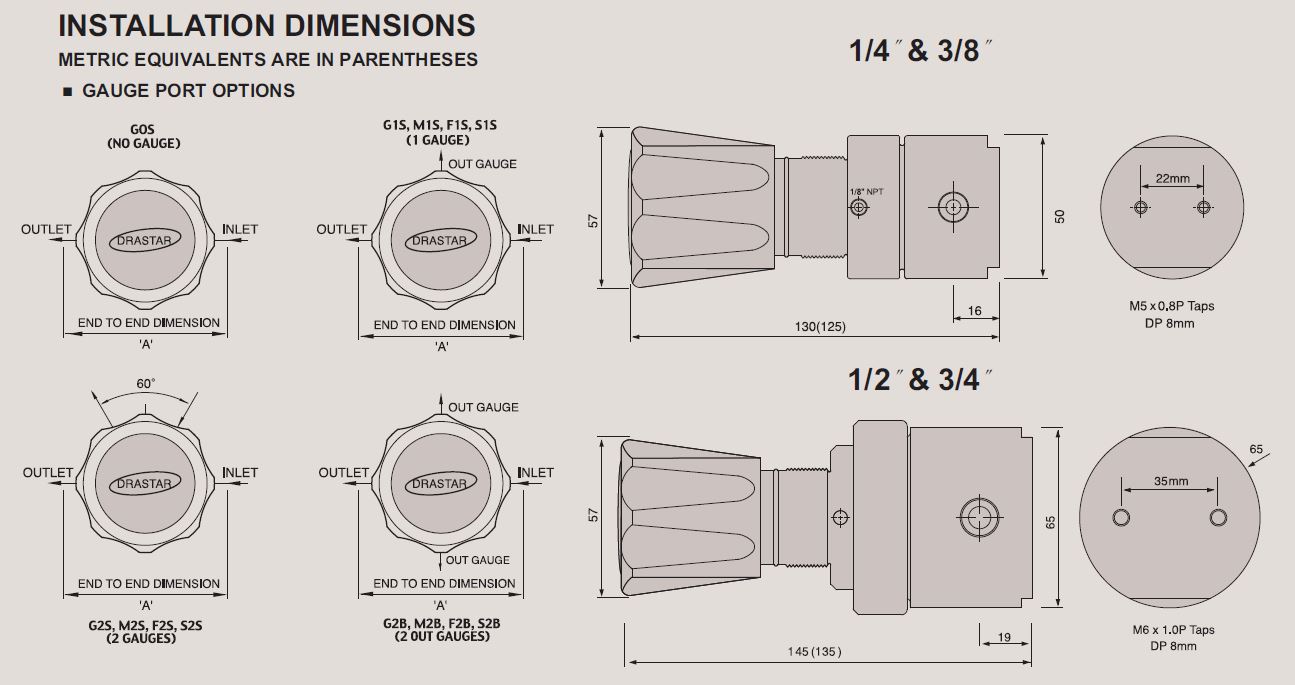

INSTALLATION DIMENSIONS

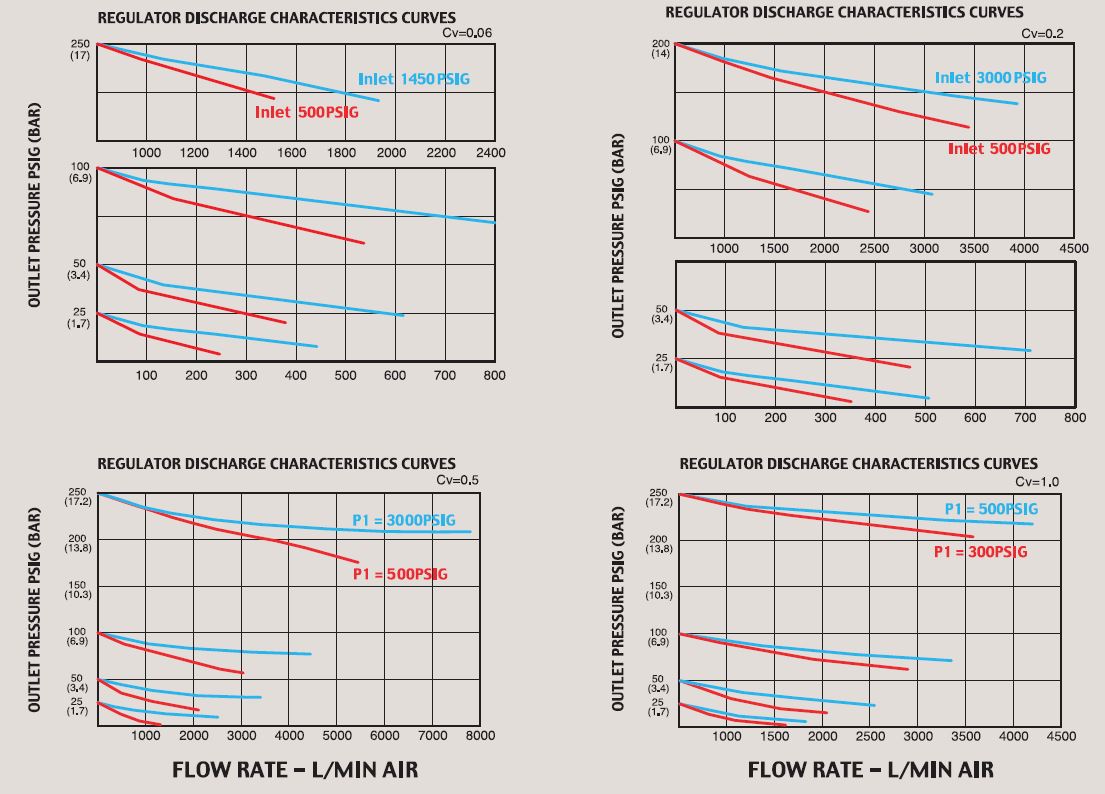

FLOW CHART
