- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

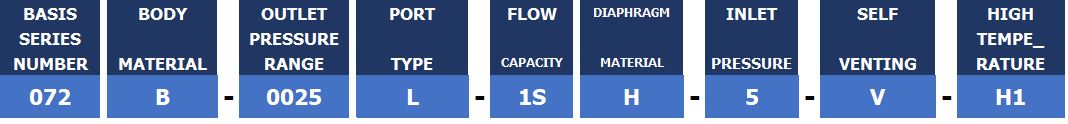

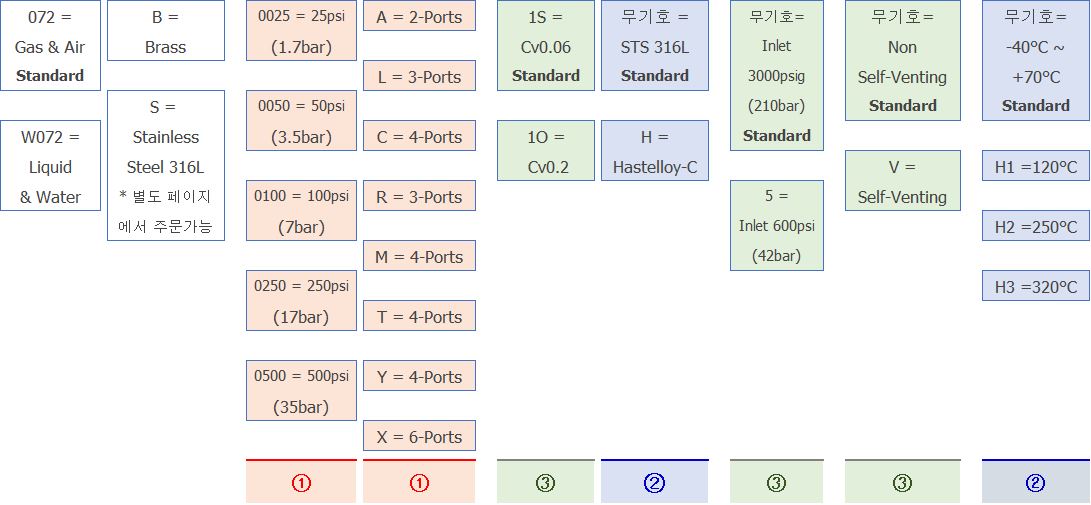

Ordering Information
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.
※ Note: 1) (W) model is only for liquid and water.
2) H1, H2, H3 option is not available for brass products.
- Specification & Products Feature
Specification
Ports
1/4" Female NPT
072x-0000L-1x 3-Ports
072x-0000C-1x 4-Ports
072x-0000X-1x 6-PortsDesign Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10 -8 atm cc/sec Helium available.
Body Materials
072S-0100x-1S Stainless steel 316L
072B-0100x-1S Nickel Plated BrassBonnet Material
Nickel Plated Brass (072SS / Stainless steel 316L Optional)
Diaphragm
072S-0100x-1S Stainless steel 316L
072S-0100x-1SH Hastelloy-C22 OptionalMain Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges
072S-0000x-1S 3000psi (210bar)
072S-0000x-1S-5 600psi (42bar)Outlet Pressure Ranges
072x-0025x-1S 25psi (1.7bar)
072x-0050x-1S 50psi (3.4bar)
072x-0100x-1S 100psi (7bar)
072x-0250x-1S 250psi (17bar
072x-0500x-1S 500psi (35bar))Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
072x-0000x-xx-H1 +120°C Optional
072x-0000x-xx-H2 +250°C Optional072x-0000x-xx-H3 +320°C Optional
+400°C ~ +540°C (+750°F ~ +1000°F) OptionalFlow Capacity
072x-0000x-1S Cv=0.06 Standard
072x-0000x-1O Cv=0.2 OptionalStandard Optional
Inlet CGA, Inlet Outlet Gauge etc..
Weight
1.0kg
Products Feature

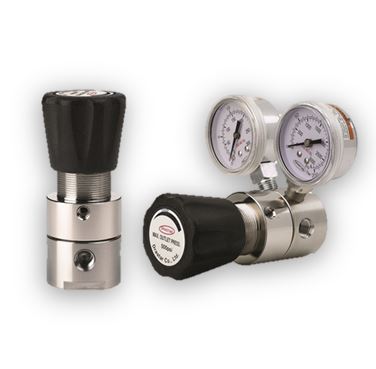

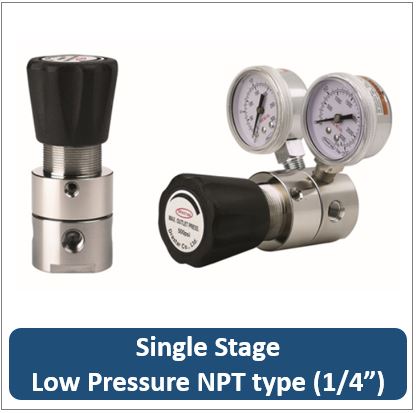

Single Stage Low Pressure Reducing Regulators
072시리즈는 가스실린더 및 정밀 산업에서 가장 많이 필요로 하고 가장 많이 사용되는 1/4″NPT type 1단 Pressure Reducing Regulator 입니다.- 본체와 내부의 모든 부품이 Stainless Steel 316L로 제작된 072S 모델은 가스실린더 및 일반가스 라인, Bulk Gas Line, 실험실, 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 그리고 부식성 가스와 액체 등에 모두 사용할 수 있도록 제작된 제품이며 Cv=0.06 또는 Cv=0.2중 선택 가능합니다.
- 입구 압력은 3000psig(210bar)이고 출구 압력은 모델에 따라 5psig(0.3bar)에서 최대500psig (35bar)까지 사용할 수 있으며, 용도에 따라 2-ports, 3-ports, 4-ports, 5-ports, 6-ports 등 다양하게 선택, 사용할 수 있습니다.
- 1/4” NPTF / Gauge port: 1/4” NPT
- Inlet pressures are 3000psig (210bar) or 600psig (42bar) and outlet pressures are 25pisg (1.7bar), 50psig(3.5bar), 100psig(7bar), 250psig(17bar), 500psig (35bar)
- Panel mounting nut or wall mounting bracket available as option.
- W072S-0000x-1O: W model is only for Liquid or Water.
- Design proof pressure: 150% of maximum rated.
- Applicable for research labs, industrial gas control, gas cylinder, general gas line, bulk gas line, analytical application, ultra-pure gases, mixing gases, corrosive gases as well as liquid lines.
- 2-ports, 3-ports, 4-ports and 5-ports, 6-ports available.
- Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

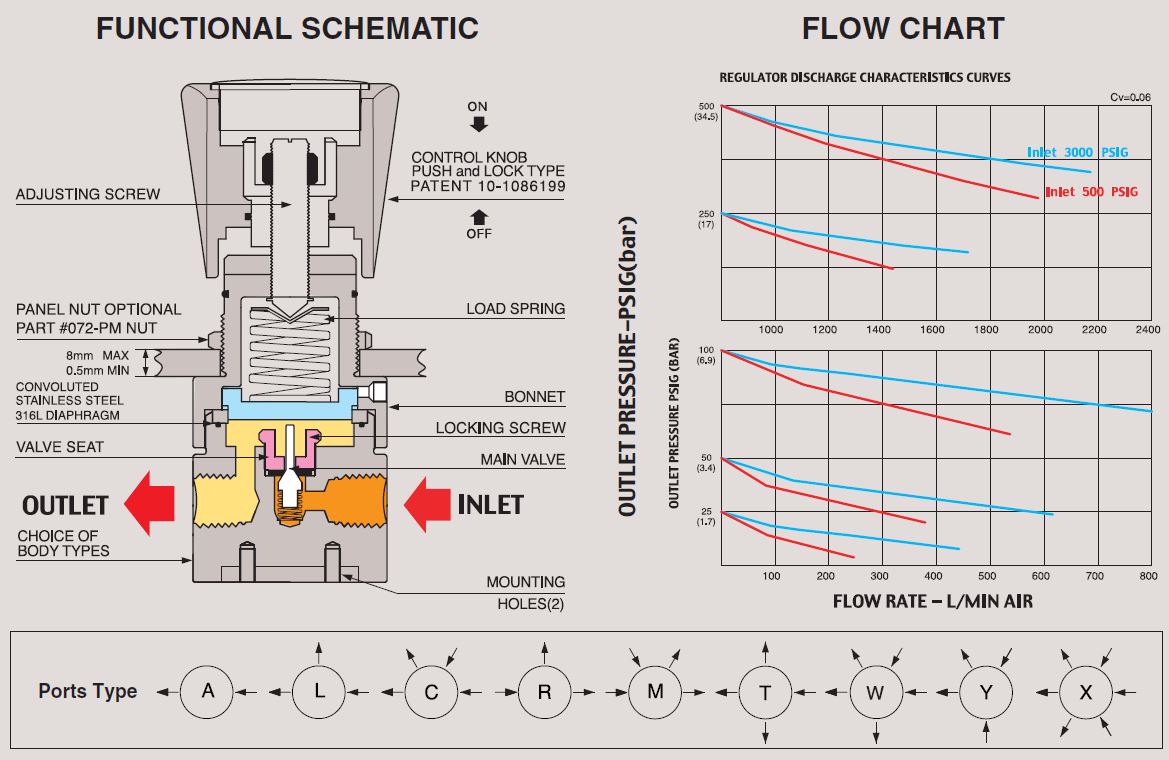

FUNCTIONAL SCHEMATIC

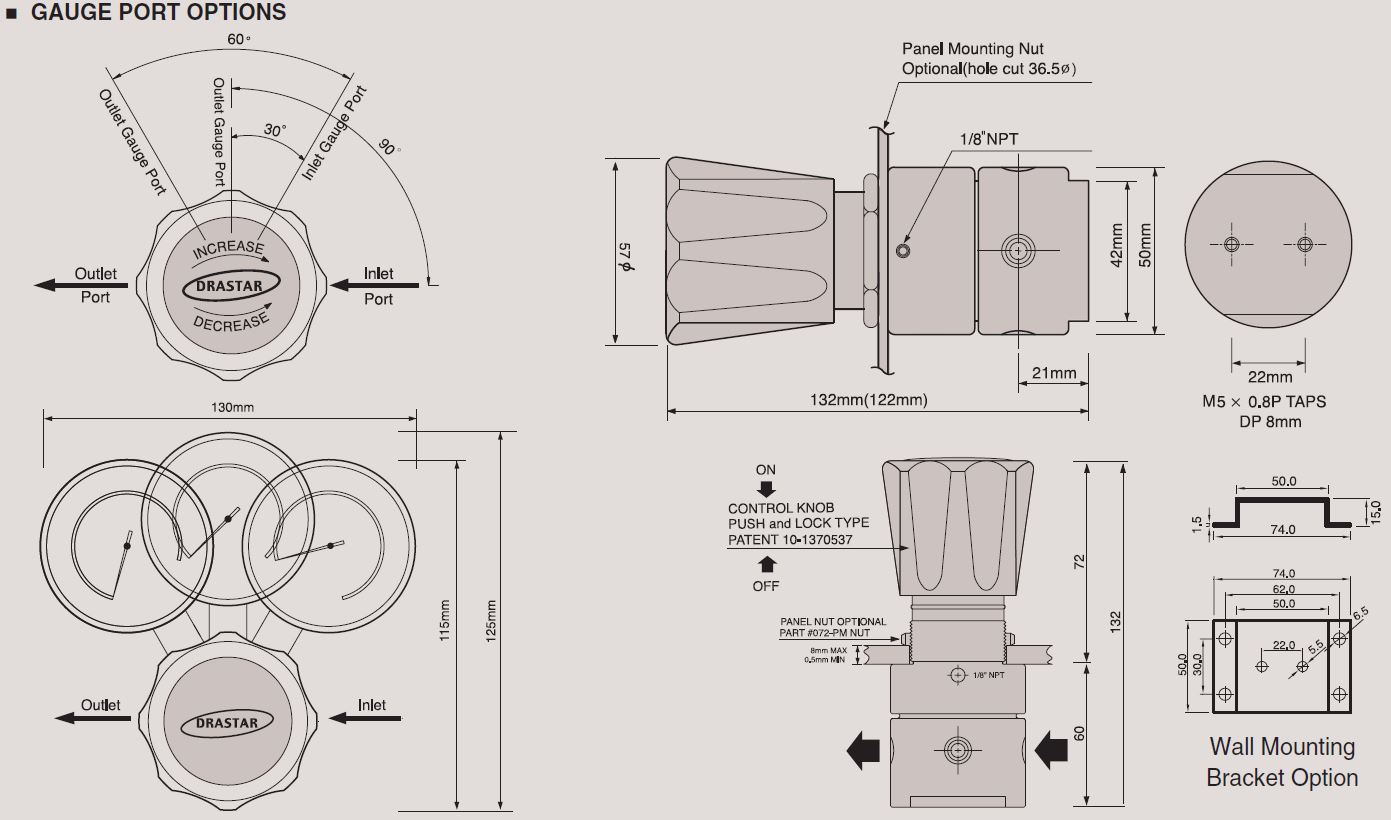

INSTALLATION DIMENSIONS

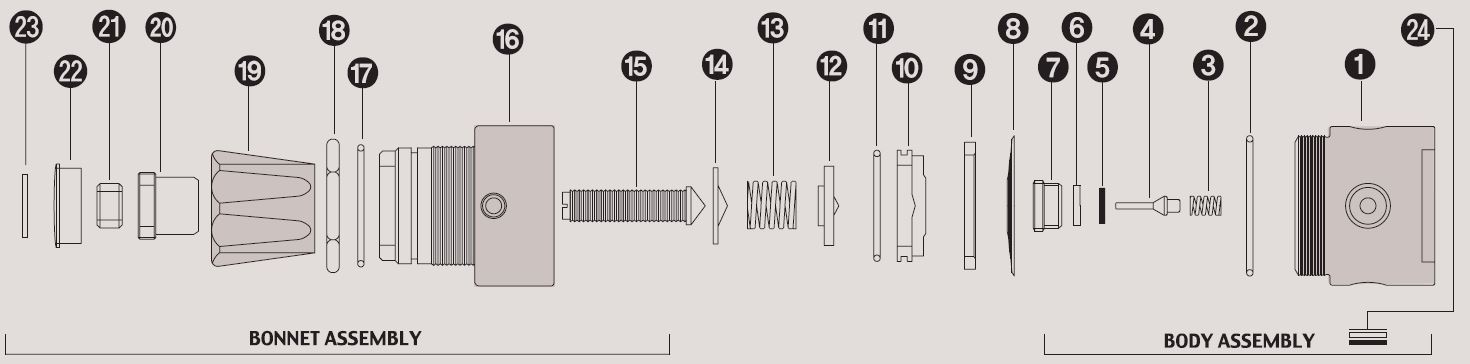

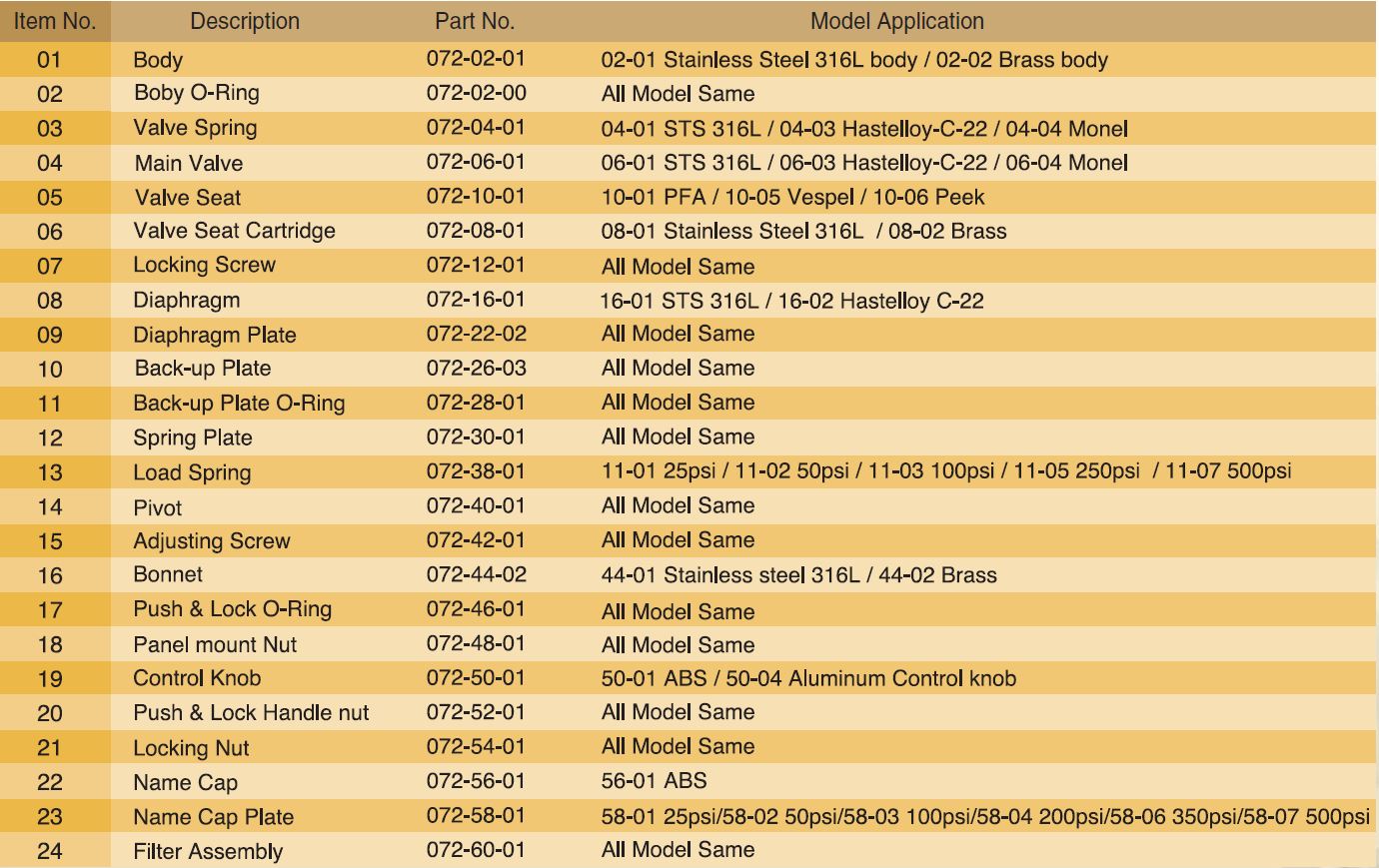

072 SERIES PART LIST
STANDARD MODEL SERIES
