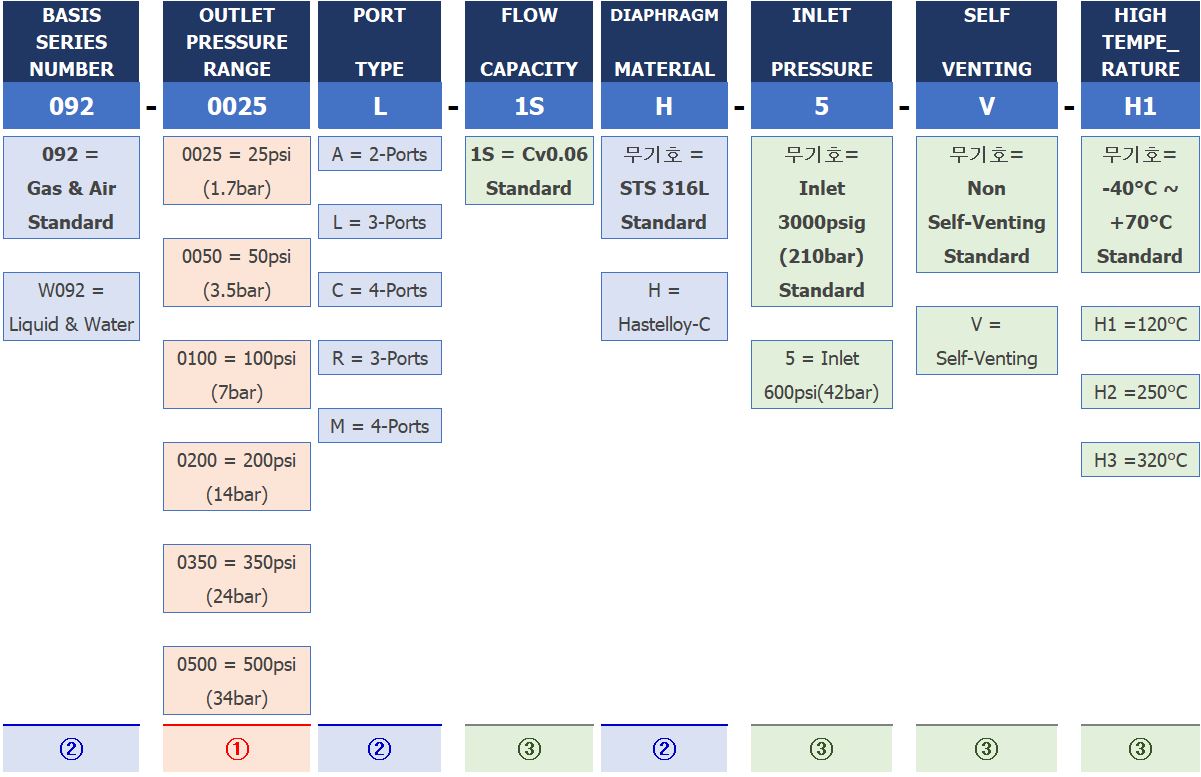

Ordering Information
Specification
Ports | 1/2" Female NPT |
Design Proof Pressure | 150% maximun rated |
Leak Rate Certification | to 2 x 10 -8 atm cc/sec Helium available. |
Body Materials | 092-0100L-1S Stainless steel 316L Standard |
Bonnet Material | Nickel Plated Brass (092SS / Stainless steel 316L Optional) |
Diaphragm | 092-0025x-1S Stainless steel 316L |
Main Valve | Stainless steel 316L |
Valve Spring | Stainless steel 316L |
Valve Seat | Teflon (Kel-F, Polyimide, etc.. Optional) |
Inlet Pressure Ranges | 092-0000x-1S 3000psi(210bar) |
Outlet Pressure Ranges | 092-0025x-1S 25psi (1.7bar) |
Operating Temperature | -40°C ~ +70°C (-40°F ~ +165°F) Standard |
Flow Capacity | Cv=1.0 Standard |
Standard Optional | Inlet CGA, Inlet Outlet Gauge etc.. |
Weight | 1.7kg |
Products Feature

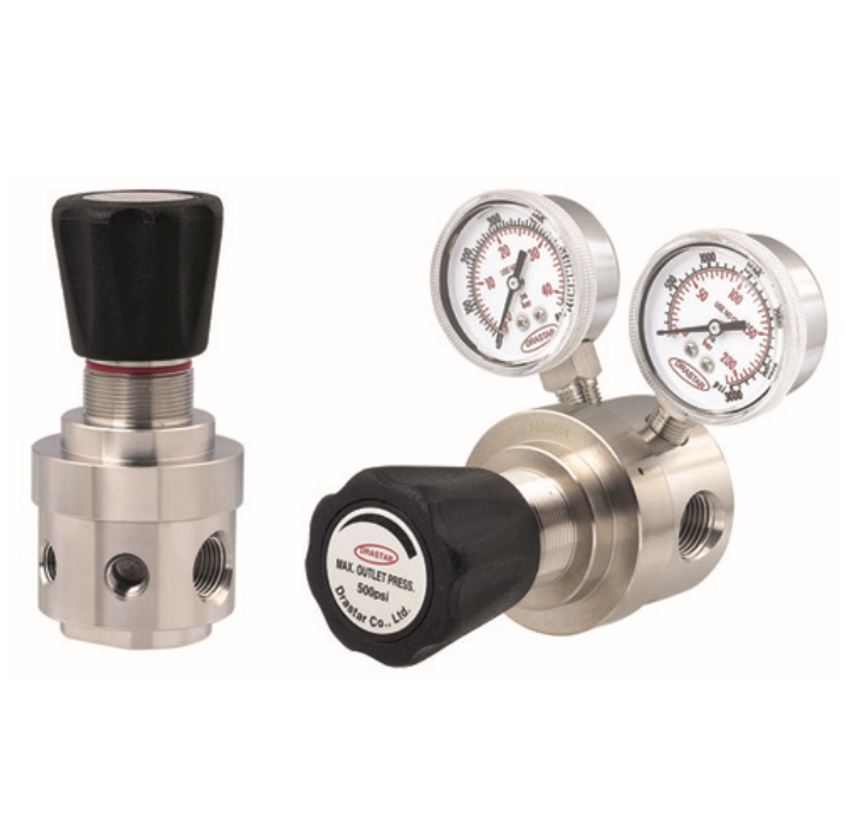

092시리즈는 정밀 배관 라인에서 고 유량을 필요로 하는 작업환경에서 가장 많이 사용되는 1/2" NPT type Pressure Reducing Regulators입니다.
◈ 본체와 내부의 모든 부품은 Stainless Steel 316L로 이루어졌으며, 일반가스 라인, Bulk Gas Line, 실험실, 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 그리고 부식성 가스와 액체 등에서 모두 사용할 수 있도록 설계 제작되었습니다.
◈ 입구 압력은 최대 3000psig(210bar)이고 출구압력은 모델에 따라 5psi(0.3bar) ~ 최대 600psig(42bar)까지 사용할 수 있고 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택 가능합니다.
◈ 1/2″ NPT type high flow low pressure regulator.
◈ Inlet pressures are 3000psi(210bar) or 600psi(42bar) and outlet pressures are 25psig (1.7 bar), 50psig(3.5bar), 100psig(7bar), 250psig(17bar), 500psig (35bar)
◈ Panel mounting nut or wall mounting bracket available as option.
◈ W092-0000x-1S or W092-0500x-1S: W model is only for Liquid or Water.
◈ Design proof pressure: 150% of maximum rated.
◈ Applicable for general gas line, bulk gas line, research labs, specialty gases for analytical application, high purity gases, mixing gases, and corrosive gases as well as liquids.
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.
※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.
※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.
※ DRASTAR’s all pressure regulators are assembled, cleaned, inspected, and packed in clean-room equipped with clean bench, helium detector, particle counter, ultrasonic cleaner, ultrapure water system, vacuum packaging machine, etc. through oxygen cleaning procedure in compliance with process and regulations indicated in CGA 4.1. and or ASTM G-93 and are free of any grease or oils.

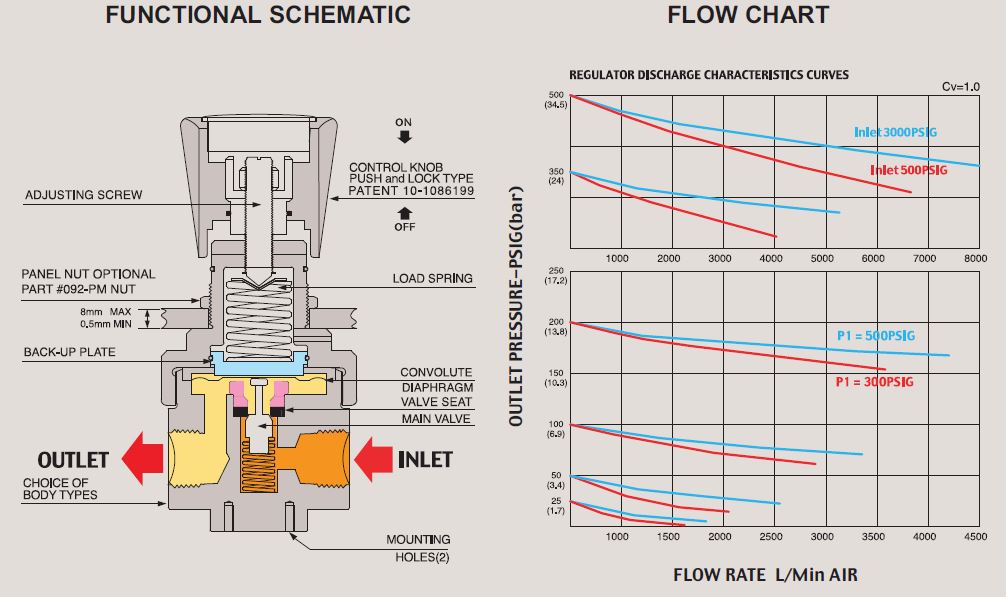

FUNCTIONAL SCHEMATIC

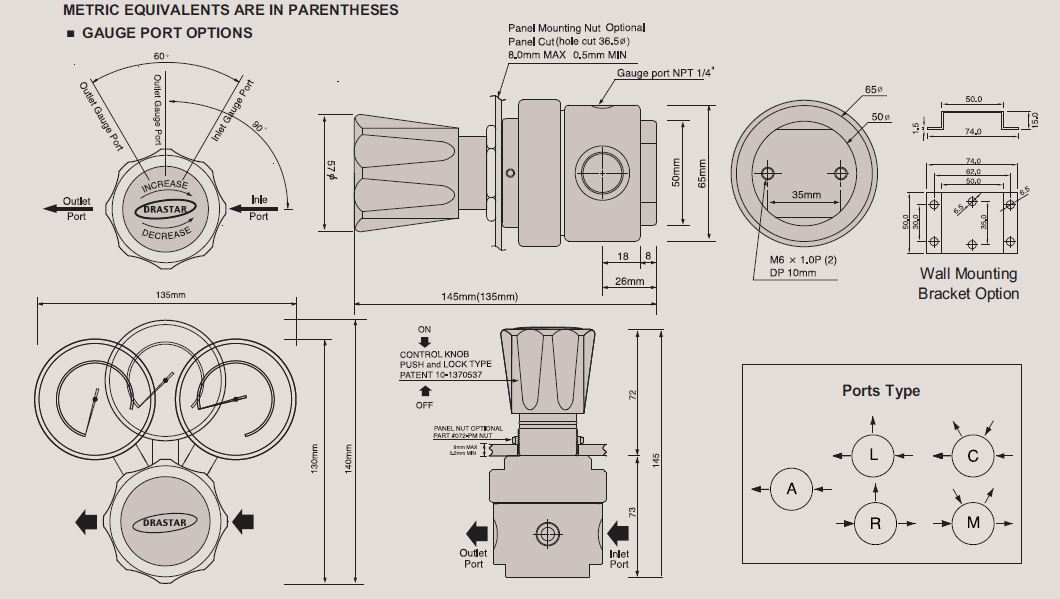

INSTALLATION DIMENSIONS
