- Ordering Information
※ 당사는 모든 금액에 부가세 10%가 포함된 금액입니다. (공급가액으로 구매를 유도한 뒤, 결제시 부가세가 추가되는 업체 주의!!!)
사양선정 및 제품문의는 고객센터(☎1522-4460)으로 언제든지 연락주시기 바랍니다.

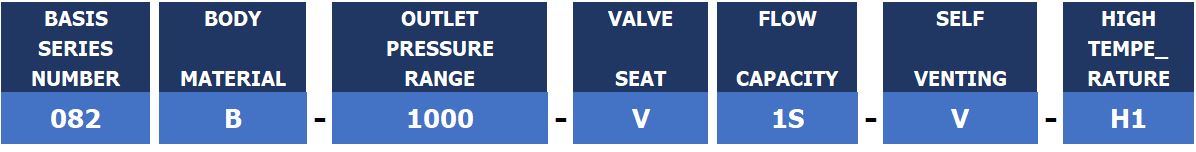

Ordering Information
082 = B = Brass 1 0650 = 7-650psi 1 Teflon 1S = Cv0.06 1 무기호= 1 무기호= Inlet Pressure 1 (5-45bar) 1 Standard Standard 1 Non 1 -40°C ~ 6000psig S = Stainless 1 1 1 Self-Venting 1 +70°C (420bar) Steel 316L 1 1000 = 10-1000psi 1 V = Vespel 1O = Cv0.2 1 Standard 1 Standard Standard * 별도 페이지 1 (7-70bar) 1 1 1 에서 주문가능 1 1 1 V = 1 H1 =120°C 1 2000 = 20-2000psi 1 1 Self-Venting 1 1 (15-140bar) 1 1 1 H2 =250°C 1 1 1 1 1 3000 = 30-3000psi 1 1 1 H3 =320°C 1 (20-210bar) 1 1 1 1 1 1 1 1 4500 = 30-4500psi 1 1 1 1 (20-310bar) 1 1 1 1 1 1 1 1 ①
1 ③
③
1 ③
1 ②
① 해당 항목은 필수 옵션입니다.
② 해당 항목은 추가구성 옵션으로 주문시 추가 가능합니다.
③ 해당 항목은 Standard 사양으로 기본 제작되며, 유선으로 요청주시면 옵션 변경 가능합니다.※ Note: 1) Outlet pressure 4,500 model is not available with self-venting (V).
2) H1, H2, H3 option is not available for brass products.
- Specification & Products Feature
Specification
Ports
1/4" Female NPT
082 Series Only 4-PortsDesign Proof Pressure
150% maximun rated
Leak Rate Certification
to 2 x 10-8 atm cc/sec Helium available.
Body Materials
082S-1000-1S Stainless steel 316L
082B-1000-1S Nickel Plated BrassBonnet Material
Nickel Plated Brass (082SS / Stainless steel 316L Optional)
Diaphragm
Stainless steel 316L
Main Valve
Stainless steel 316L
Valve Spring
Stainless steel 316L
Valve Seat
Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges
082x-0000-1x 6000psi(420bar)
Outlet Pressure Ranges
082x-0650-1S 650psi (45bar)
082x-1000-1S 1000psi (70bar)
082x-2000-1S 2000psi (140bar)
082x-3000-1S 3000psi (210bar)
082x-4500-1S 4500psi (310bar)Operating Temperature
-40°C ~ +70°C (-40°F ~ +165°F) Standard
082S-0000-1x-H1 +120°C Optional
082S-0000-1x-H2 +250°C Optional
082S-0000-1x-H3 +320°C Optional
+400°C ~ +540°C (+750°F ~ +1000°F) OptionalFlow Capacity
082x-0000-1S Cv=0.06 Standard
082x-0000-1O Cv=0.2 OptionalStandard Optional
Inlet CGA, Inlet Outlet Gauge etc..
Weight
1.2kg

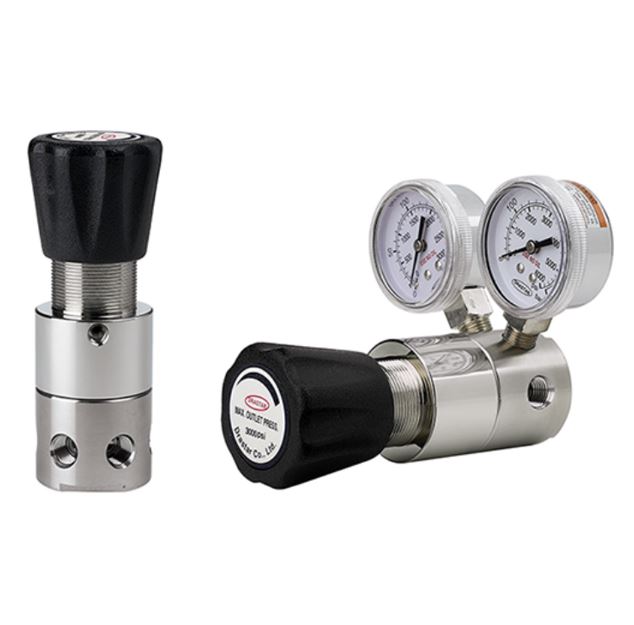

Products Feature
High Pressure Pressure Reducing Regulators
082시리즈는 가스실린더 및 모든 고압가스를 안전하고 편리하게 사용할 수 있도록 개발된 고압가스 전용 레귤레이터 시리즈입니다.
- 당사가 독자 개발한 Piston-Diaphragm 방식을 채택하여 고압가스를 더욱 더 안전하고 편리하게 사용할 수 있습니다.- 본체와 내부의 모든 부품이 Stainless Steel 316L로 이루어진 082S 모델은 각종 고순도 가스, 부식성 가스, 제약 및 실험실, 연구소 등에 폭 넓게 사용되며, 가스 및 액체 등에서 안심하고 사용할 수 있습니다.
- 입구 압력은 6000psig(420bar)이고 출구 압력은 최저 70psi(5bar) 부터 최대 4500psi(310bar)까지 사용 할 수 있는 NPT 1/4″type 4-Ports 전용 Regulator 입니다.
- 1/4” NPT type high pressure regulator
- Drastar’s specially developed “piston-diaphragm” mounted
- Inlet pressure is 6000psi(420bar)
- Outlet pressures are 1000psig (70 bar), 2000 psig (140 bar) and 3000 psig (210 bar), 4500psig(310bar)
- Panel mounting nut or wall mounting bracket available as option
- Design proof pressure: 150% of maximum rated
- Applicable for gas and liquid in the field of various high purity gases, corrosive gases, pharmaceutical line, research labs, etc. (082S model made of stainless steel 316L for its internals and body)
◈ Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.
※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

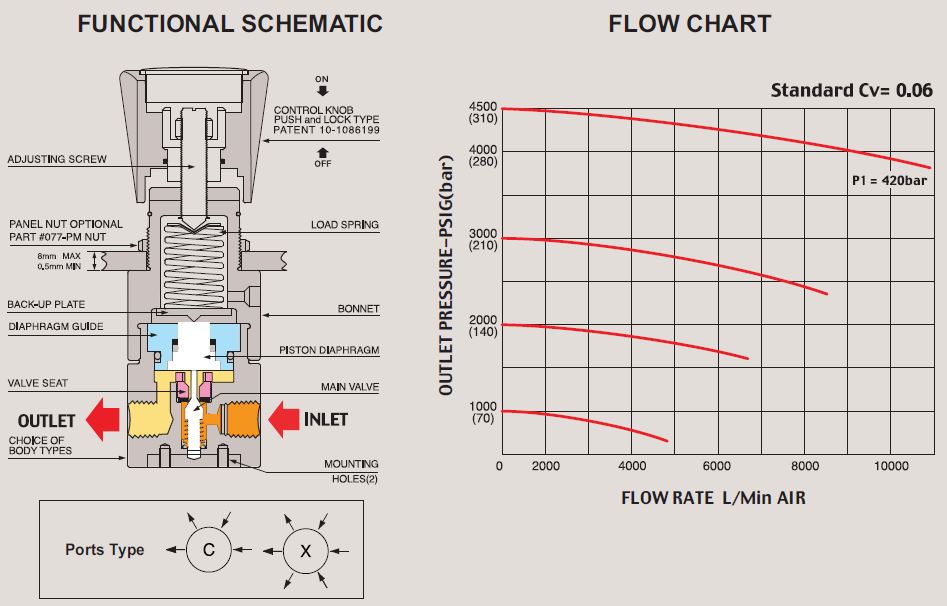

FUNCTIONAL SCHEMATIC

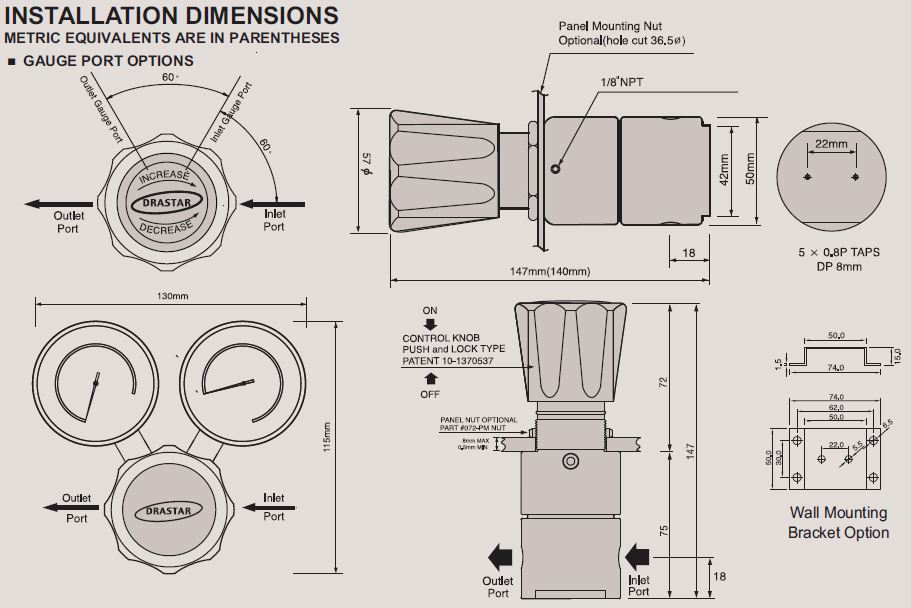

INSTALLATION DIMENSIONS

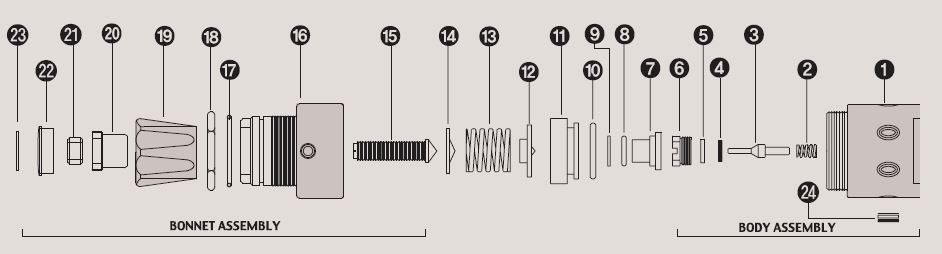

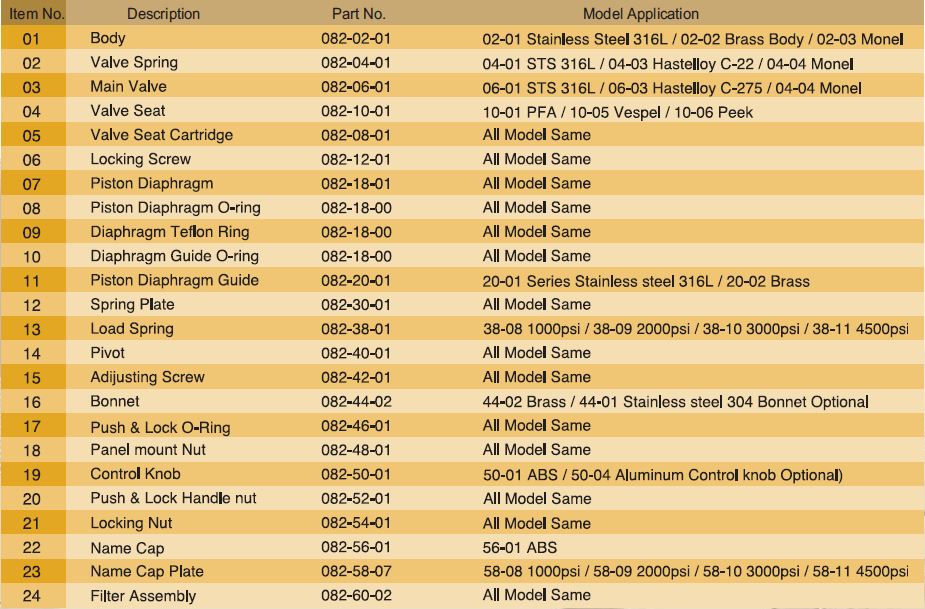

082 SERIES PART LIST
STANDARD MODEL SERIES
